一、制作

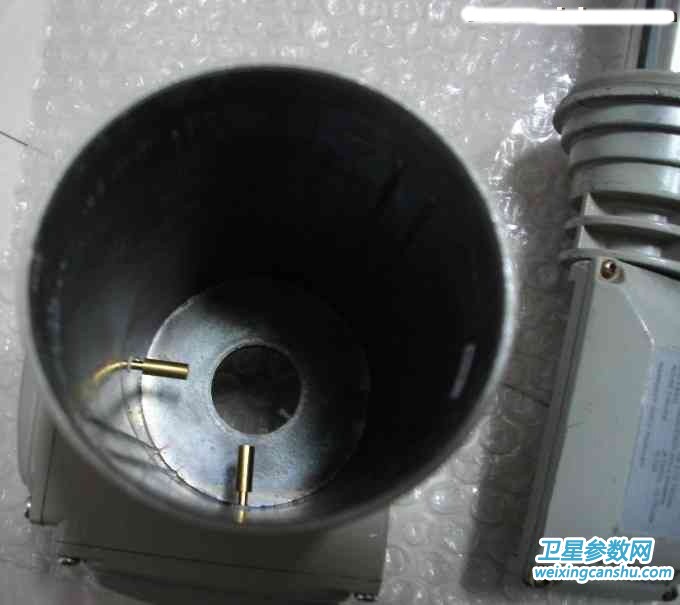

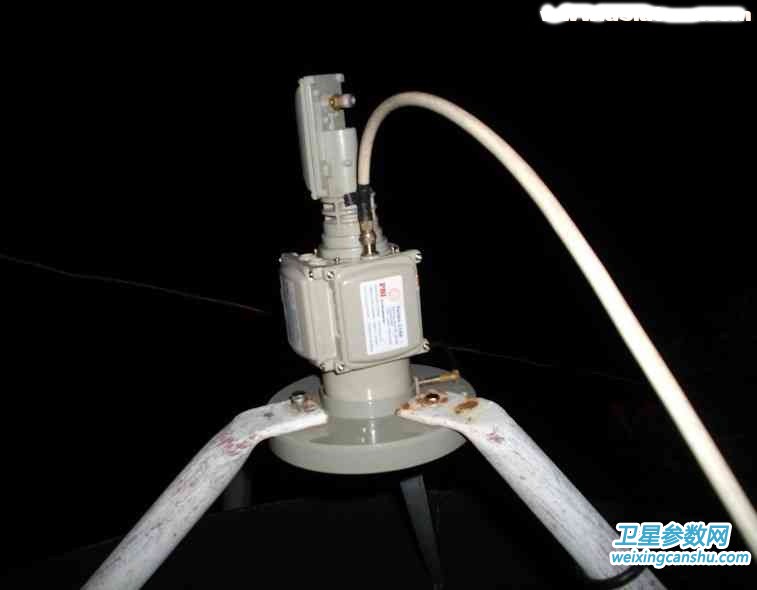

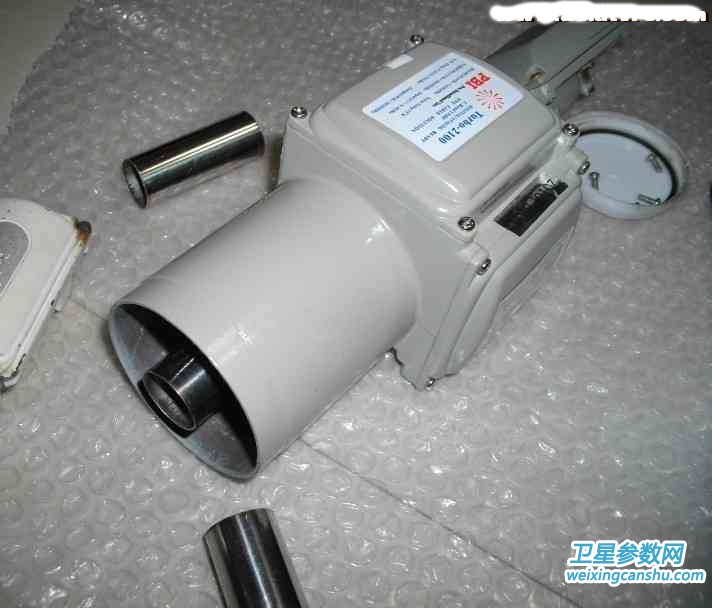

    大家都知道，这款PBI2100的模具与4400C波段部分是同一个模具，所以只要打开后盖既可放入ku头加上波导管组成复合头。首先得准备不同长度的波导管，波导管的选用也很讲究，这里我采用外径为22mm的不锈钢管，长度分别截取为1.5倍，2.5倍，7.5倍，8.5倍波长四种不同长度的波导管（波长λ=21mm）,长度分别为31.5mm,52.5mm，157.5mm，178.5mm。一般波导管的长度都是以波长的整倍数来截取，那为什么会多个0.5倍出来呢？这里我说下，ASK高频头谐振腔下口至一体馈源口刚好是1.5倍的波长，自制的波导管插入到高频头的波导管内正好合适，以波长的整倍数增加。再次就是选用KU波段高频头了，当然我是主要来收马星的C波段高清和KU波段的asto直播，所以ASK-KU268双本振是首选。插上波导管从PBI2100后盖处放入调整极化角与C波段的一致（记住PBI和ASK极化0刻度相差90度，插入转KU头90度即可），上紧螺丝至此制作超级复合头完成。

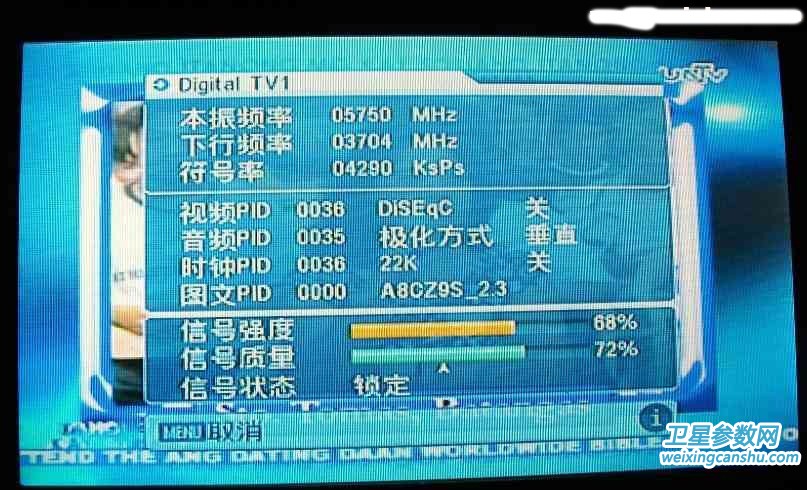

图片欣赏：
