论坛已经有关于DM500S改C的文章,不过都介绍不全面,我个大家发个全面的.
首先要提到的是,很多文章中提到需要去掉LNB供电电路上的原件,
其实不管你的DM500S原来是26针和32针的都不需要去掉.
因为参考CU1216的datasheet发现LNB供电相关针脚都是NC空脚.不去掉也不会对CU1216产生影响.

还有文章介绍自制转接板,不过在现实中因为材料和工具的限制制作难度很大.
其实飞线就可以解决问题.


关于刷底层请参考这篇文章: 不用JTAG，改DM500S为DM500C
刷底层和换头没顺序,可先刷后换头也可反之.

我这篇文章重点介绍26针DM500S换32针高频头.

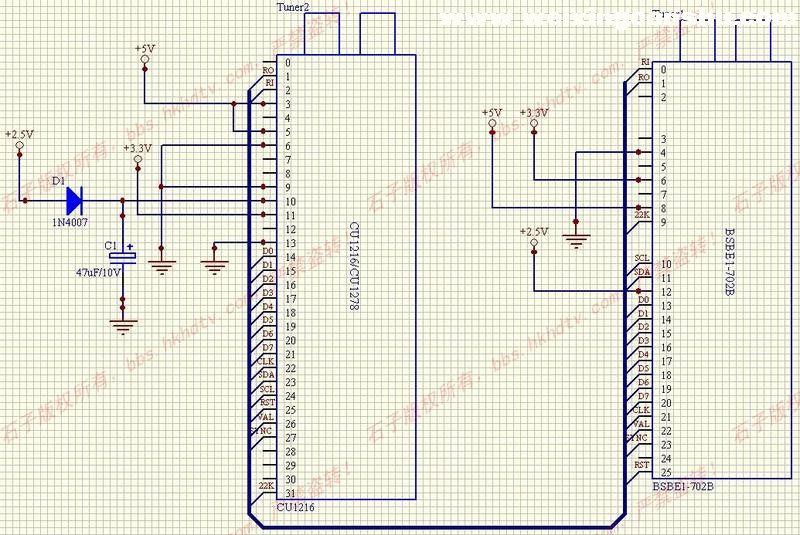

这是A头对应P头的针脚对应图.

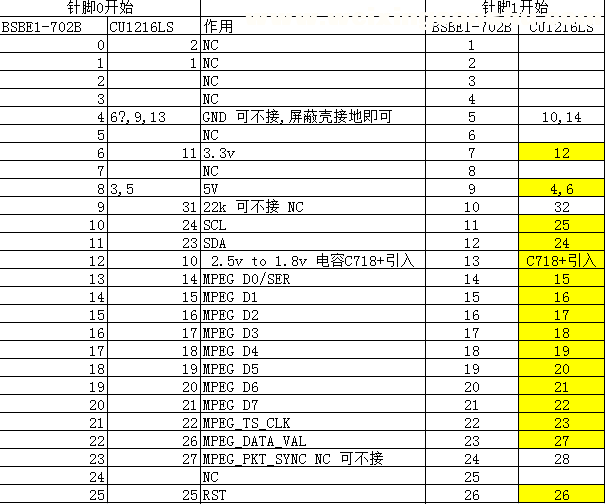

关于26针转32针的定义我重新整理了一下.以便于飞线的时候尽量简化.去掉无用的针脚.
*特别需要注意的是CU1216的1.8V供电可直接取之C718电容的+极处.标有NC的针脚可不接. 只接黄色部分就可以了.



好了.现在正式进入动手阶段.

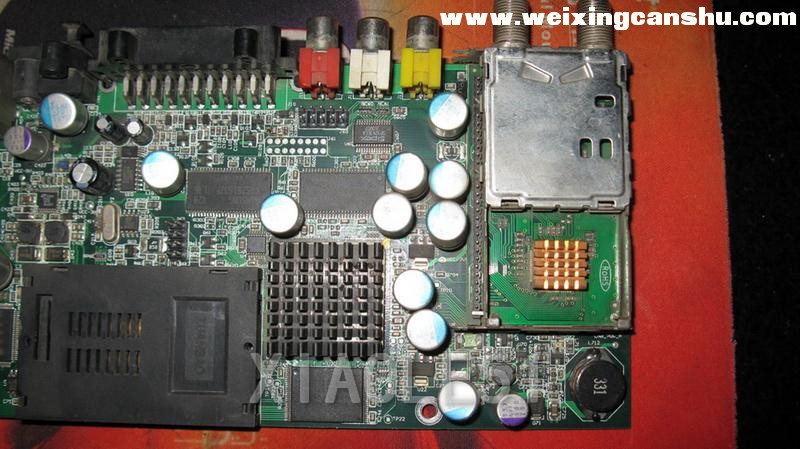

先看看我原来的DM500s的样子. 这台DM是我买的第一台DM,买回来后打磨过电容.
最近入了一台SR4后此机就下岗了.打算改成DM500C后继续发挥余热.

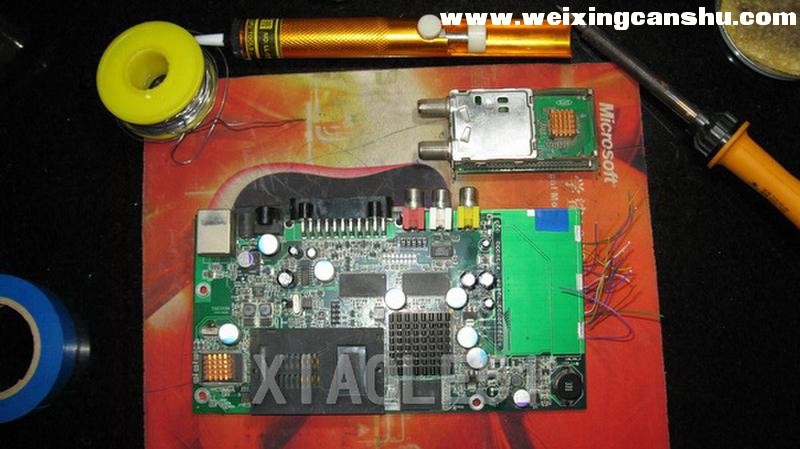

用的工具是电烙铁和吸锡器,还有助焊膏.
先把原来的头焊下来.掌握好技巧还比较好拆.

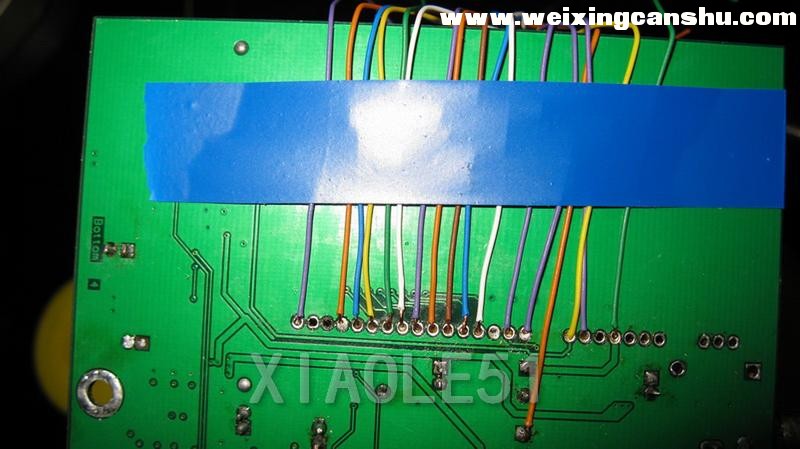

按照表格上给针脚飞线~
首先用的线是网线内的铜线,材质比较硬,在整理线的时候很容易脱焊也不工整.

家里也没有现成的细软线,正在郁闷的时候看到高频头上一排针很像电脑硬盘的IDE排线.

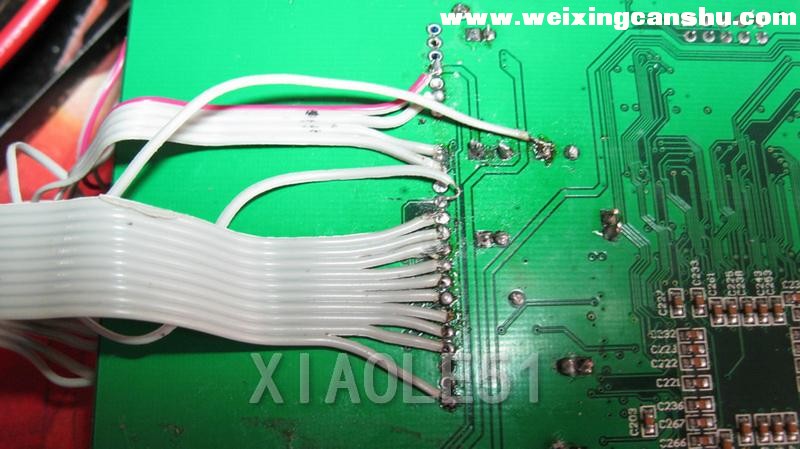

电脑上拆卸光驱的IDE排线.很细很整齐也很软.用在这里哪是最恰当不过.
于是乎把原来的飞线全部重新拆掉用IDE排线重新飞线.

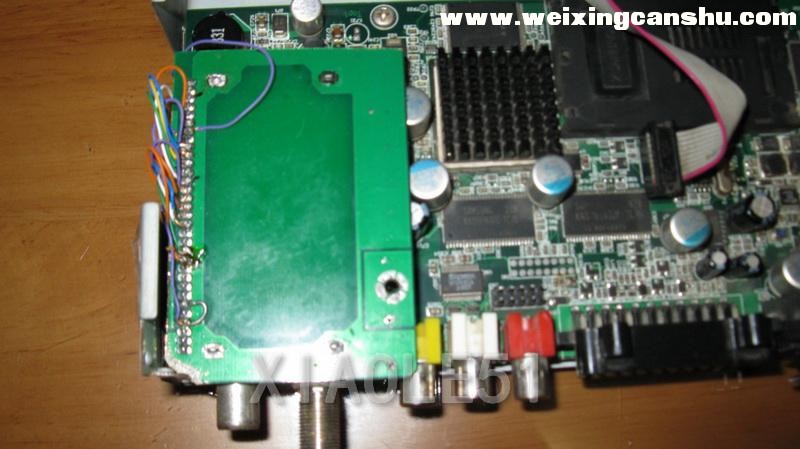

效果如下:
怎么样工整不少吧?

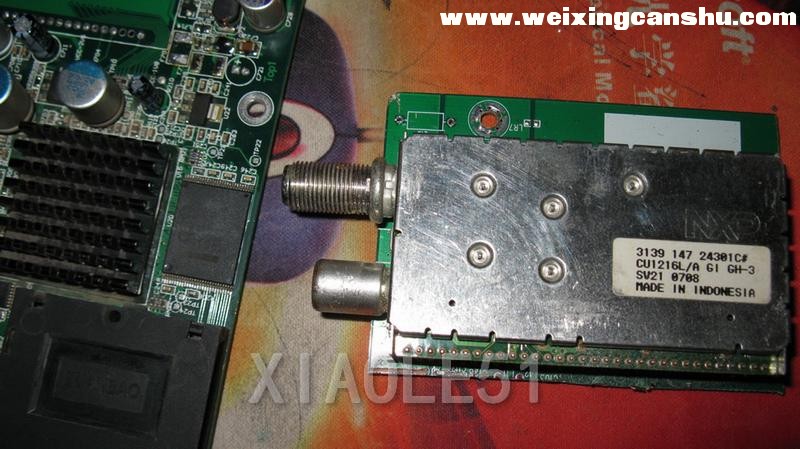

从TB买的CU1216头.居然还带着原来的板子,是活生生的把板子锯开后发过来的.
淘宝上20元买的.淘宝二手搜CU1216能搜到,他家应该有不带板子的头.



本想把板子拆掉再用,不过这板子用的是无铅锡熔点很高,我的电烙铁拆着比较费劲.
索性连板子一起用,飞线也有地方焊接了. 不过装进盒子里的时候板子有些碍事.能不用就不用.

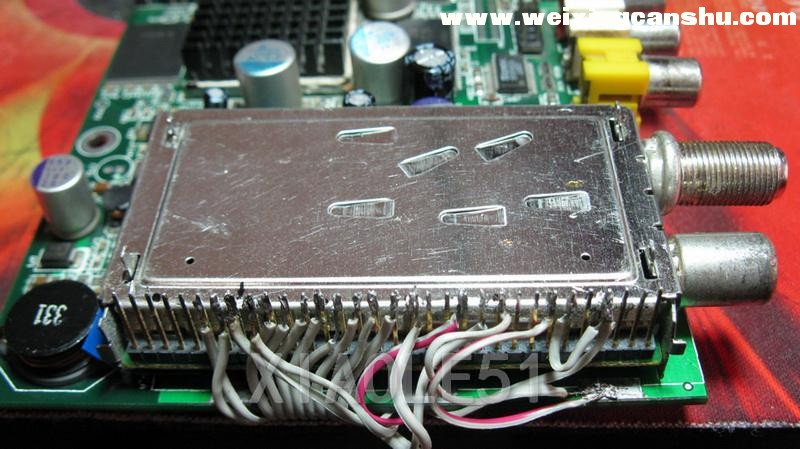

后来原来高频头上带着的PCB版拆除了.因为装进盒子里后盖该不上了.
不过拆了PCB后飞线直接焊接在针脚上难度不小,这是个细心的活.
全部焊接后用万用表检查临近的脚有无短路.没有就可上电测试了.


后盖也能轻松装上了.

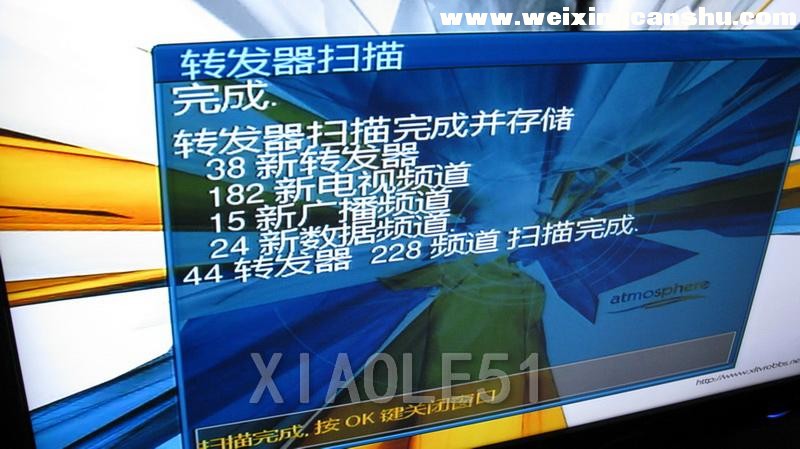

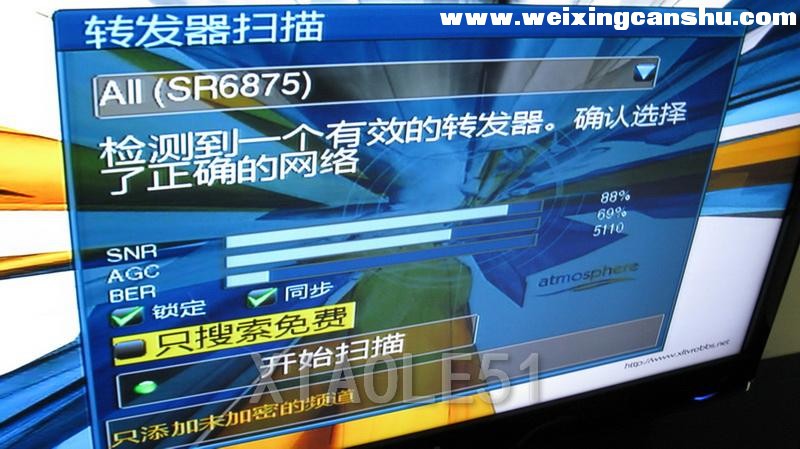

换了C头进扫描菜单就直接出现这个了.


只有4个免费台

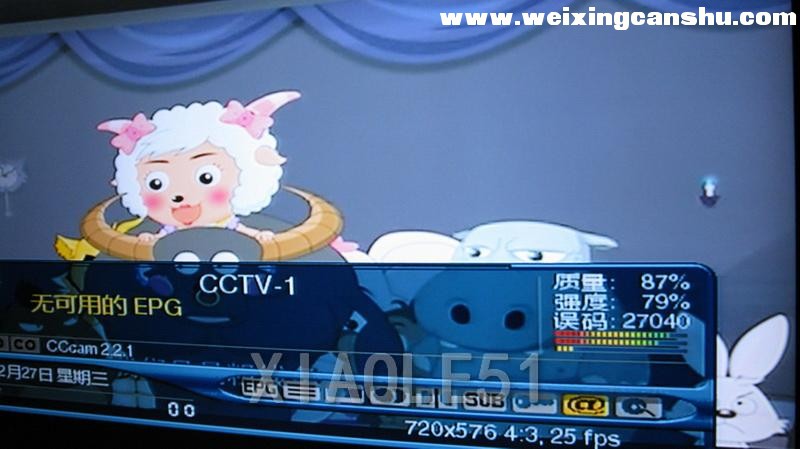

我一直纳闷的是我的误码率为啥这么高呢? 信号质量应该够了.画面倒是很流畅.

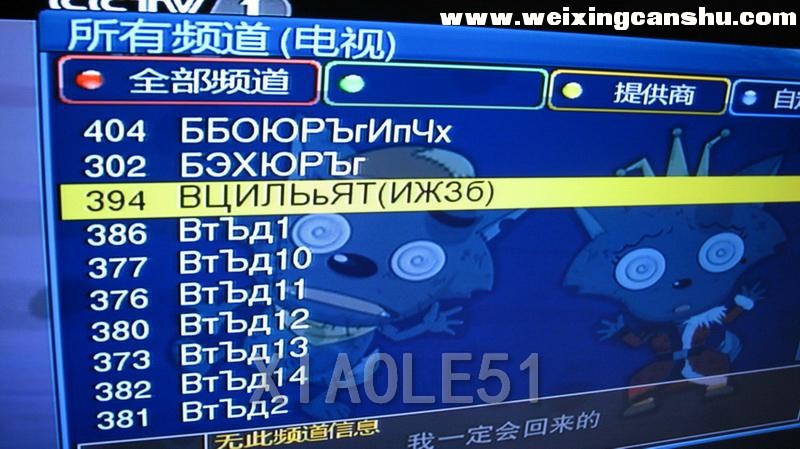

用的A&版系统,扫描下的中文台标都是俄文? 这个不是大问题,一会就能解决.


首先解决的是扫描频道的乱码问题.这问题就比较好解决了.
我用的是A&版2.3系统为例:
如果扫描过就先清除原来的频道表,直接回复出厂设置就可以.

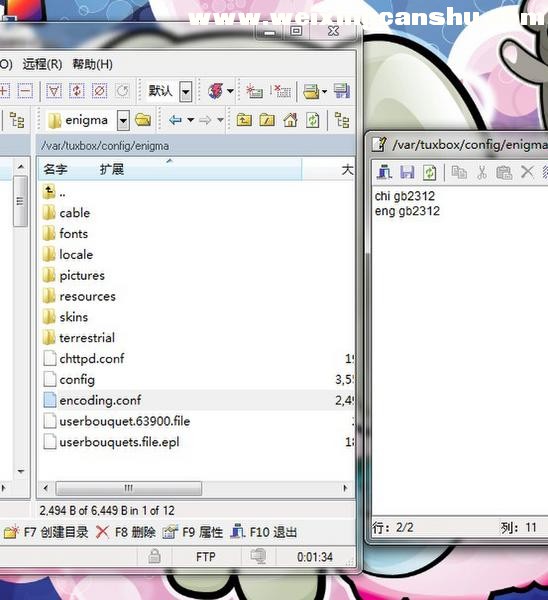

修改文件路径: /var/tuxbox/config/enigma/encoding.conf
把原来的内容全部删除加入这两行
chi gb2312
eng gb2312
保存退出,重启DM.

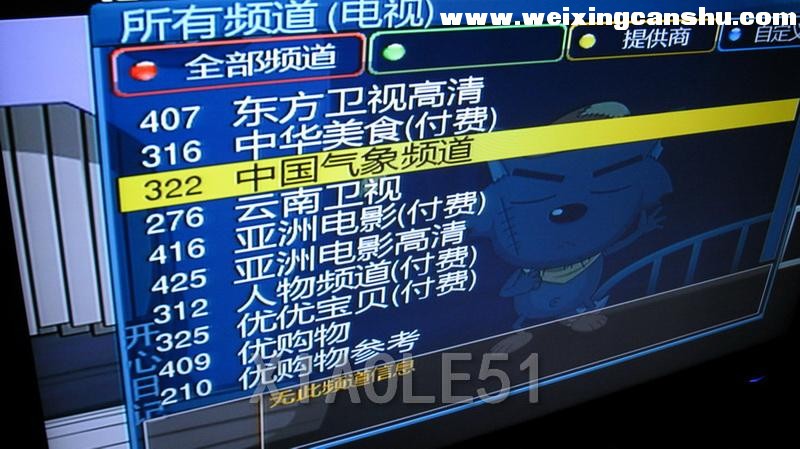

重新扫描节目,哈哈频道都是中文的了吧?

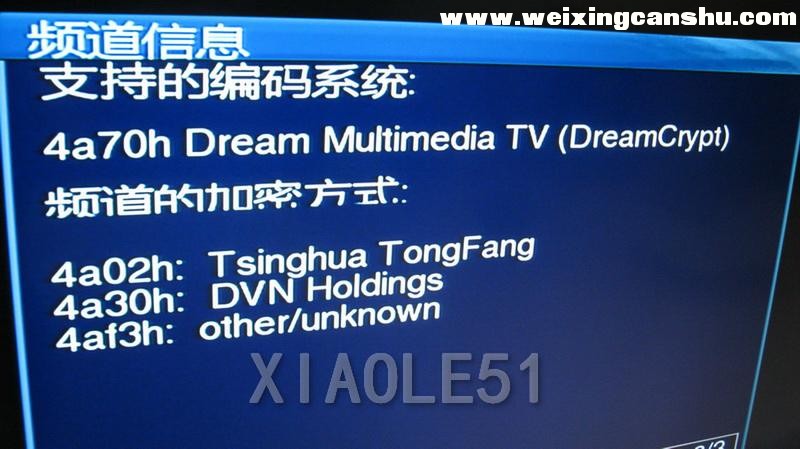

烟台有线的加密信息,目前没卡所以还没研究读卡.烟台也没有个GX的.
谁能提供烟台的卡请联系


剩下的就是读卡解密了.
这个大家都懂我就不说了.
