地面卫星接收天线一般都安装有良好的避雷接地体,不易受到直接雷击,但由于雷击放电瞬间产生的电磁场很强,天线上的高频头极易受到高频头与卫星接收机的连接馈线产生的感应电流冲击(即感应雷)而损坏。
    广播电视发射台(站)大多建在高山或郊区,卫星接收天线高频头有多种型号,如C波段高频头、Ku波段高频头、单极化高频头、双极化高频头等,受到雷击后往往没有合适的高频头进行更换,影响正常播出。
    巢湖市广播电视发射台位于海拔275m的山上,发射塔塔高80m,共安装了10面卫星天线。以前,每到雷雨季节,每年都会发生10多次卫星接收天线高频头被感应雷击坏的故障,我们自己动手制作高频头防感应雷保护器,将其安装在卫星接收天线上,并多做几只作为备份。

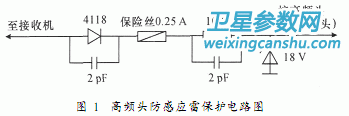

    高频头防感应雷保护器电路原理如图1所示,卫星接收机的供电通过二极管4118、0.25A保险丝、10Ω电阻馈送到高频头,高频头的信号通过2个2pF电容和保险丝送至接收机,当感应雷产生的感应电流超过0.25A时将击穿保险丝;感应雷产生的感应电压超过18V时将击穿稳压二极管,从而保护高频头。具体做法是用1只具有金属屏蔽的有线电视分支分配器,按图1所示电路焊接线路,做成防感应雷保护器,将它安装在接收天线连接馈线紧靠高频头的一端,接入防感应雷保护器后卫星接收信号强度有1%的插入损耗,但信号质量没有明显变化。安装后,两年仅发生感应雷损坏高频头防感应雷保护器4次,其中保险丝烧断2次、18V稳压管击穿2次,而卫星接收天线高频头一次也没有损坏,有效地保护了高频头。
    该高频头防感应雷保护器同样适用于个体用户接收卫星信号的小型卫星天线(小天锅)和MMDS接收天线的高频头保护。
