这是三只不同输出方式的双本振双极化C头，分别是单输出、双输出、四输出，是有意为之搜集的坏头，目的是为了增加知识点，因为有些原本应该知道的知识竟然百度不出或者是所解答者说法不一，剖析、近距离接触是个获得知识的较好途径。


1普斯赛特PS-1200双本振单输出C头
故障现象：无信号强度输出，无信号质量输出。

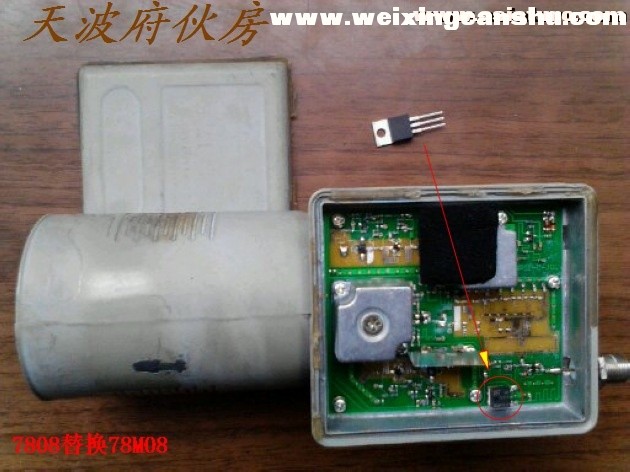

揭开电路盒盖，观察到曾经进水，因电路板腐蚀不明显有修理的价值就进一步检查，查三端稳压器损坏无电压输出，更换功率大一档的7808，通电试收，信号强度正常但是没有信号质量，停机用万用表欧姆档测量有源器件没有发现异常，送电测量各级工作电压亦正常，不解，仔细观察极化振子，发现根部有少许氧化铝微粒，这个进水的坏高频头刚拿回家时在自来水笼头下用牙刷清理过波导管、谐振腔内的氧化物，因清理不彻底残留的氧化铝微粒导致高频信号短路造成无信号质量故障，再次清理后高频头恢复正常。
