自制寻星仪——我的“超级星波王”（原创）

     烧星到了一定程度，就要有台自己的寻星仪！
     只所以选择同洲2830c接收机，因为它外型小巧，价格便宜。一般来说用同洲2830c改成的寻星仪，无非就是两种方式：一是把接收机的主板拆下来再装在另外一个大的壳子里；二是在同洲2830c的塑料面板上开“天窗”，把液晶屏和驱动板硬挤在接收机内壳里。我决定选择第一种方式。
     所需器材：同洲2830c接收机，3.5寸液晶屏带视频驱动板，德生牌收音机“超级短波王”外壳一个，AV接口、耳机接口、电源接口、卫星信号输入接口、电源开关、烙铁加焊丝、309胶等等。

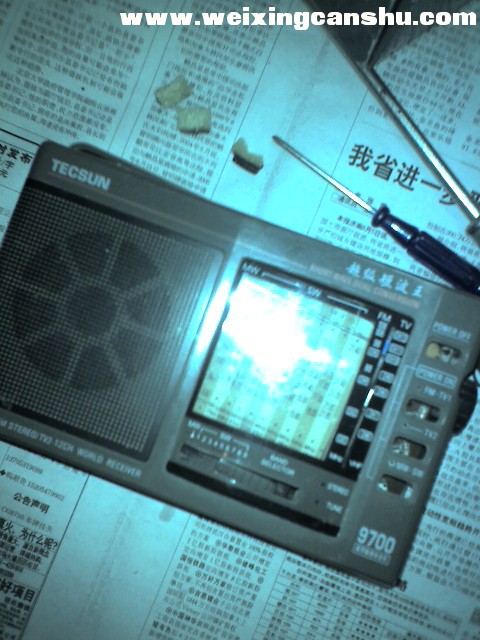

     德生牌收音机“超级短波王”当年是最爱，不过自打爱上卫视，她就失宠了。因为找不到合适的外壳，决定对她“动刀”！


      一定要提前谋划好各部件的位置，不然做好以后盖不上外壳，那就糗大了。我的制作理念是尽量减少对接收机主板的改动，只是把“节目+”和“节目-”两个键进行“增高手术”，主板上的各种接口全部保留，从电路板底面向外引线。
      因为之前有过烧坏视频驱动板的经历，这次格外注意内部的绝缘，液晶屏背面覆盖一层海绵，焊点也用绝缘胶布进行缠裹。

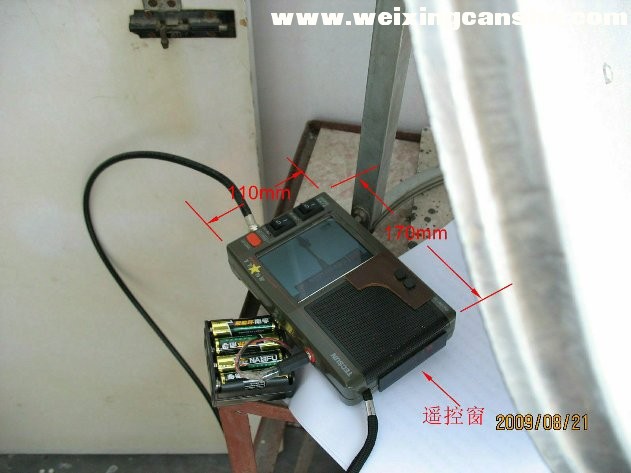

     运气还不错，成品以后的基本尺寸是170*100*35mm（量取的是部件的最高点），可以很轻松地握在手中。

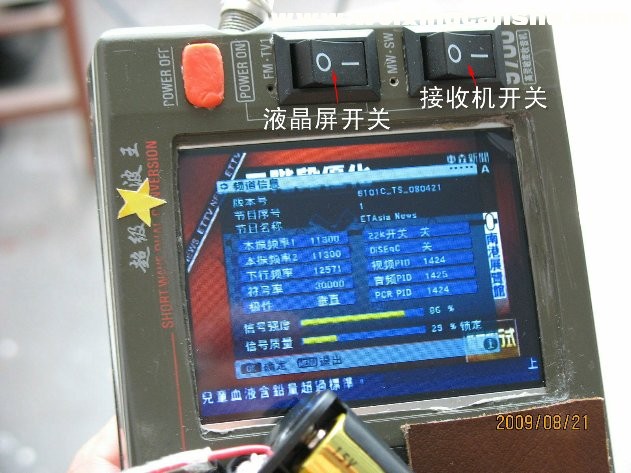

     现在来试试效果，用她来寻星，还真是方便啊。


     配备市面上最容易买到的5号电池进行直流供电，适用于普通的个人玩家；专业调星人员可选用锂电池组。

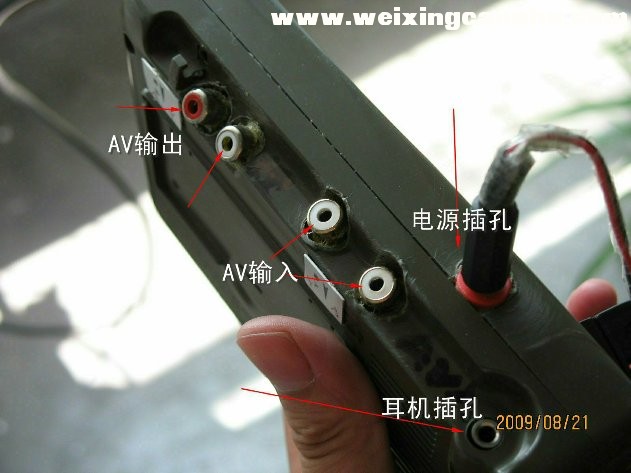

     预留了3.5mm标准耳机插孔，插入耳机或有源音箱，看卫星电视声画同步、听卫星广播余音绕梁。

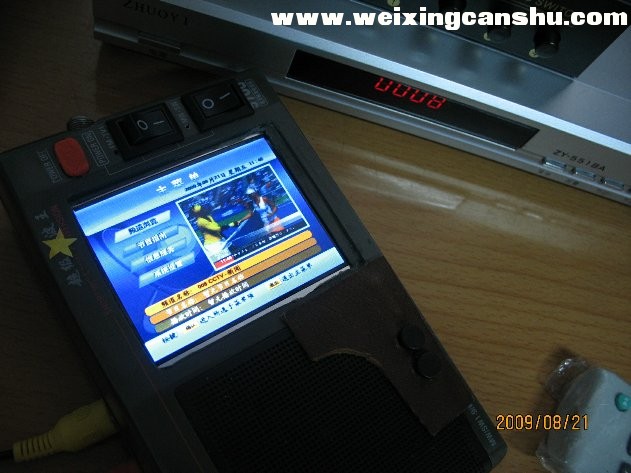

     具备AV输出、AV输入功能，既可以当作接收机使用，又可以用做显示器。插入一组AV输入信号，用寻星仪看中九的节目。爽！

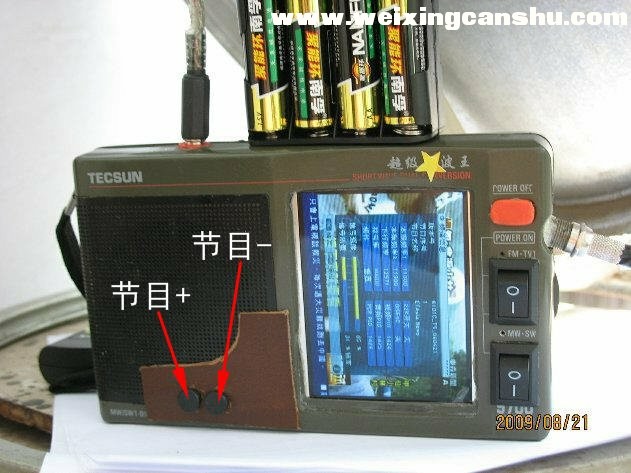

     面板上有“节目+”和“节目-”两个键，不用遥控器轻松换台，更适合在手中把玩！


     真不错。“超级短波王”干脆就叫“超级星波王”！
