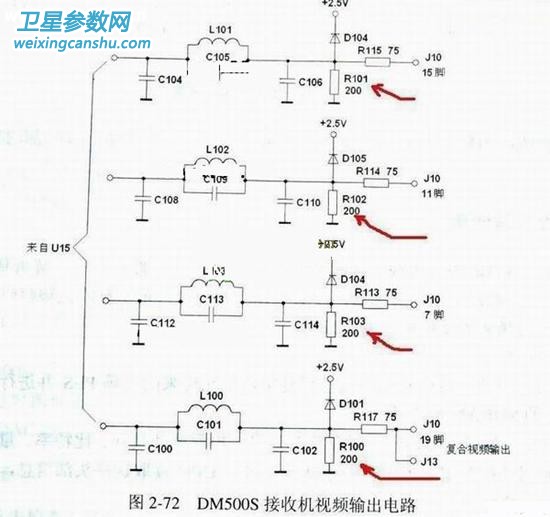

里面有四个电阻，R101R102R103R100,在图中是低通滤波器的一部分

 而且也有限幅的作用，阻值为200

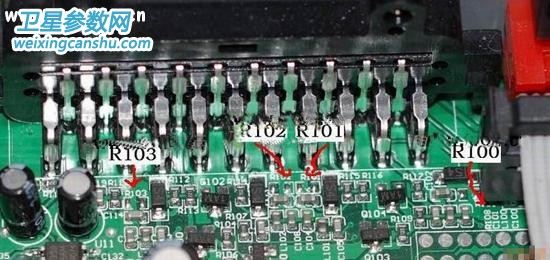

 但是你看看dm500的视频输出的实际电路



 R101R102R103R100全是空的，根本没焊

 查到网上有解答：

 部分用户询问：无论是使用成品的SCART接口转换器，还是通过自制的SCART接口转S端子线，连接到电视机上，均没有色彩，且已正确地选择设置好S-VIDEO模式，不知是何原因？有烧友认为是dm500欧插支持AV和色差，不支持S输出。

 这是错误的观点！我们通过分析发现，目前绝大多数dm500S接收机在SCART接口输出电路部分，均未安装R100~R103贴片电阻（标称阻值为200Ω），而这四个贴片电阻正是为视频输出模式下的各个视频信号的电平负载匹配电阻，没有这些匹配电阻，输出电平将很低。

 例如没有安装R101电阻，则SCART接口15脚输出的色度信号电平很低，致使电视机没有彩色或者色彩很淡，而只要找一个150~220Ω之间阻值的电阻焊到R101位置上，即可恢复色彩。如果接收机尚在保修期内不便加焊的话，可在SCART接口转S端子线上SCART插头的第15、13脚并联一个同样阻值的电阻。

 有烧友不禁要问：我的接收机也没有安装R101贴片电阻，但使用上述自制的SCART接口转S端子线，电视机色彩却很正常，又是什么原因呢？其实是你使用的电视机视频信号输入端口电路上已含有这个匹配电阻，因此即使dm500S主板上没有R101匹配电阻，也正常使用。

 我们通过分析发现，目前绝大多数dm500S接收机在SCART接口输出电路部分，均未安装R100~R103贴片电阻（标称阻值为200Ω），而这四个贴片电阻正是为视频输出模式下的各个视频信号的电平负载匹配电阻，没有这些匹配电阻，输出电平将会高（达到3.2V限幅值）。 这样看起来，加上这些电阻是非常有用的

 总结下：这四个电阻应该是下拉电阻，将复合视频、YCrCb输出的电压降低。

 没有电阻，由于二极管的作用，如输出电压超过3.2V将保持在3.2V左右，这样就会造成图像没层次、淡、整体发白的情况

 但是，最多增加2毛钱的成本，不知道他们为什么都不焊呢？

 又找到一个网友的经验分享

 自从买了DM后，总感觉图像淡，亮度部分过亮，画质不如我先的免费机。本人查阅了某些资料并冒着机子不被保修的后果拆机检查，发现确实如资料所说是视频输出电平负载匹配电阻R100~R103并未安装，此电阻标称阻值为200欧，本人在视频输出两焊点上焊上一个220欧的电阻后，上述现象消除。如果你用色差有这样的现象，也要在相应位置加上此电阻。如果你的没有这样的现象则是你的电视输入端有这个匹配电阻，无需再加。如果你的DM未过保修期不想拆机，又用的是视频输出的话，可加在欧插的20，19脚（即面向欧插下排从左到右2，3脚，此两脚为另一组视频输出，办法自己想）或把视频线割开加在芯线与屏蔽线之间，还可加在电视的输入端。（以上均为个人经验，仅供参考）
