突破性的创新设计，世界最先进的卫星电视接收芯片
█ 传输速率达到DVB-S2解调芯片产品的150%
·在8PSK模式下，提供1MSps-45MSps符号率，最高120MBps净码率
·可搭载15路高清卫星电视节目
█ 功耗为DVB-S2解调芯片产品的50%
● AVL1108主要功能包括基带信号解调和信道解码，用于将卫星调谐器输出的ABS-S基带信号转换成TS流，并通过简单的接口提供给后端解码芯片。
● 接收信号经过匹配滤波器、符号时钟恢复环路、载波频率和相位跟踪环路、均衡器、前向纠错解码器，之后生成TS流，输送给后端解码芯片。
● AVL1108是业内首款在8PSK解调模式下，符号速率达到45MSps，净码流速率达到120MBps的卫星信道接收芯片，可提供更多频道接收和高清晰度电视传输。
● 通过标准I2C总线控制接口，后端处理芯片可以方便的控制AVL1108，并通过AVL1108提供的DiSEqCTM接口，对下变频器（LNB）进行配置。
● AVL1108提供了射频自动增益控制，只需通过简单的阻容网络就可以与前端调谐器连接。
● AVL1108针对ABS-S信号格式进行专门优化处理，能够实现完美的时钟同步和卓越的前向纠错性能。
● AVL1108集成双通道高性能差分模数转换器（ADC），具备消除直流、IQ补偿和相位补偿功能。
● AVL1108具备极强的抵御相位噪声能力，可以在频偏达到5MHz的环境中快速锁定信号，并能维持精确的时钟同步。

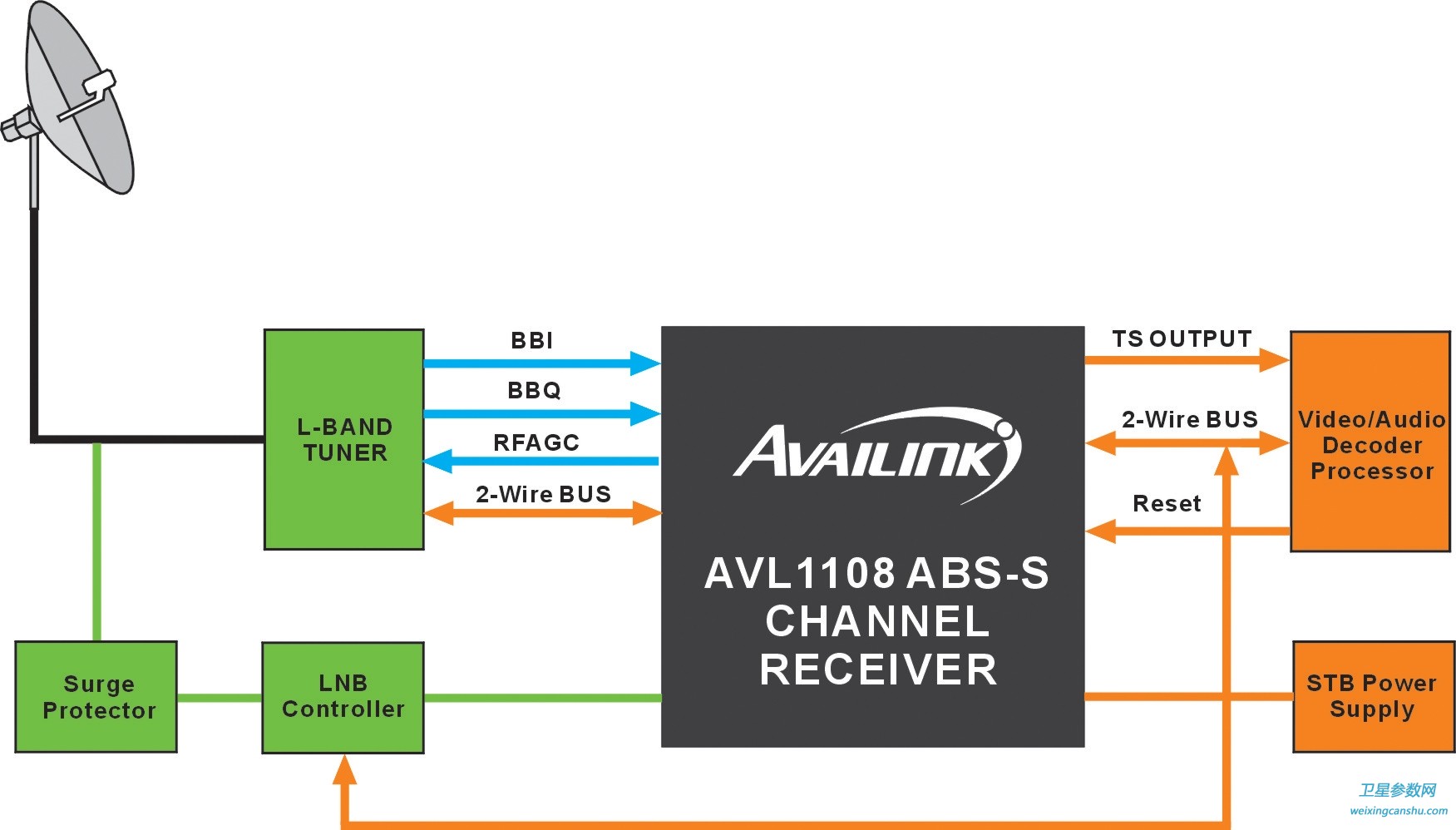

基于AVL1108的数字卫星电视接收机前端设计示意图
AVL1108产品特性
完全符合中国数字直播卫星标准（ABS-S），支持
QPSK和8PSK模式
在8PSK模式下，支持1MSps～45MSps符号率
向前纠错解码器的速率支持：1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 13/15, 9/10
脉冲整形滚降系数为0.2, 0.25, 0.35
集成双通道ADC， 具备消除直流、IQ补偿和相位补偿功能
信号质量监测和锁定检测
