前段时间，偶然得到一台海尔中玖三代机，有卡有遥控器。 可惜是定位机并已经授权了，在我家里看不到，只显示“位置信息已改变，请联系客服”字样。
看不到节目画面，大大破坏了我本想搞来测评一番的心情。后来在网上找硬件的资料实在是少之又少，故此次只好多上些图给大家分享分享了，希望有识之仕可以为此机补充齐整硬件资料，不枉我仔细拍照之功。

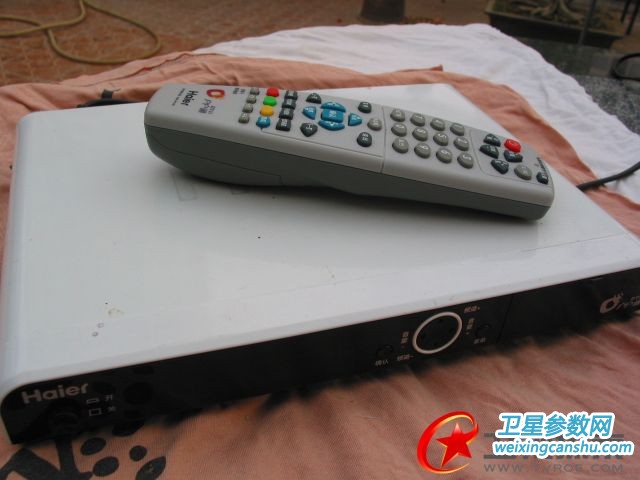

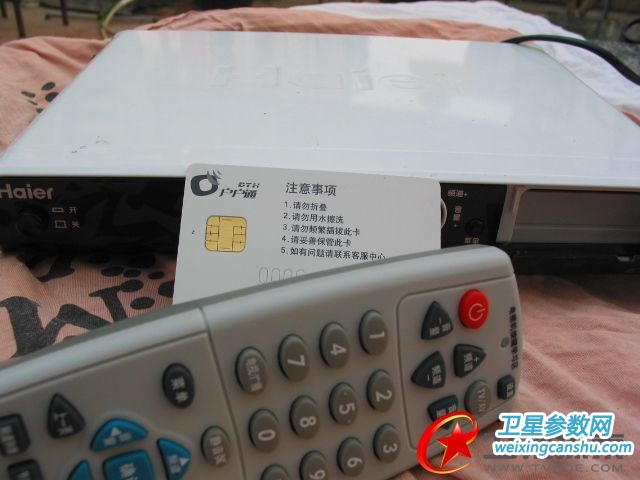

先上个全机图，遥控器做工不错的，设计得也颇有人体工学味道。还带有几个学习键，这点就很实用了。

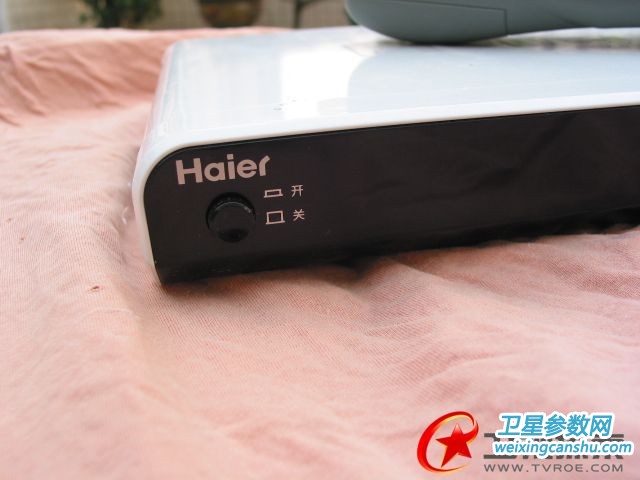

独立电源开关设计。

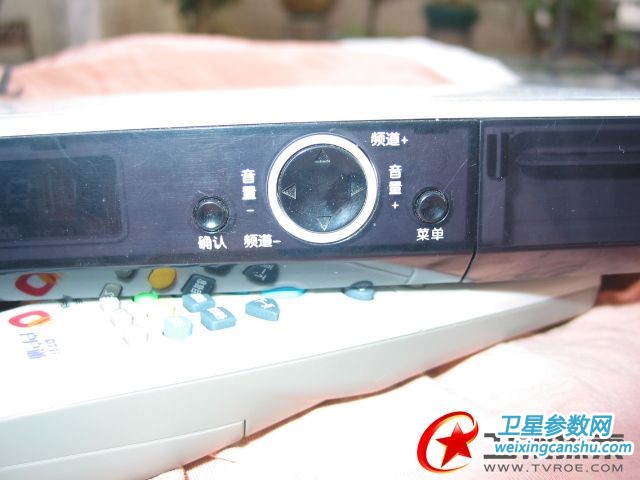

面版中间位置是几个按钮，基本功能都可以在这里找到。

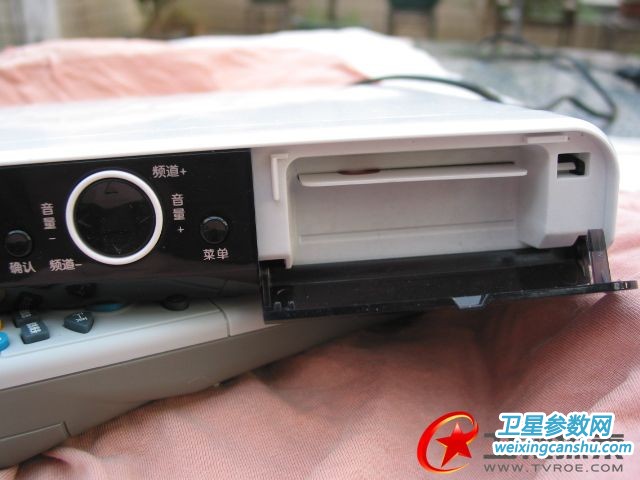

右侧为智能卡槽。

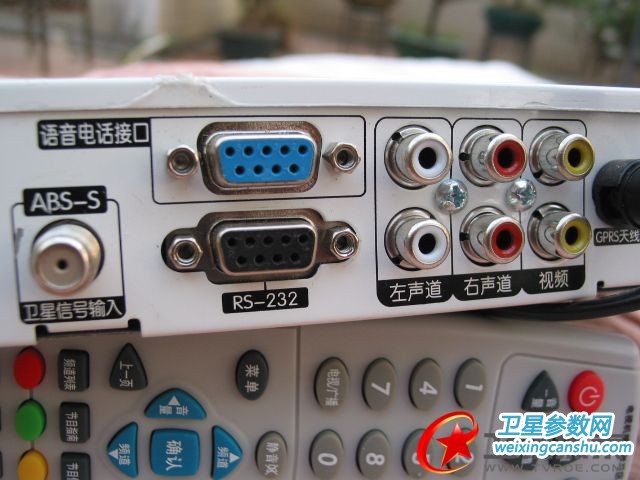

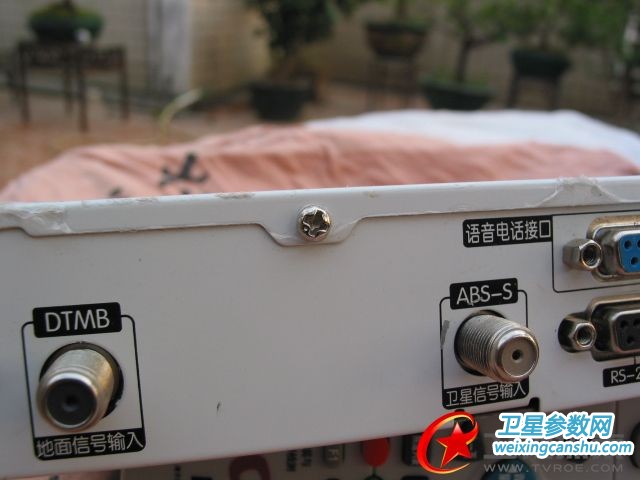

背后还有地面波接口，可以使得此机有更多的扩展功能。

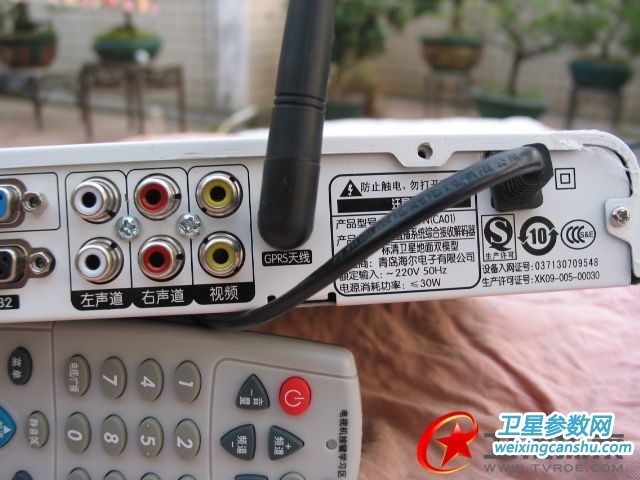

只有AV输出，没有色差或者HDMI，可见此定位也就是标清而已，就算地面波有高清节目，估计此机也无能为力的了。


后面版最右侧是天线和电源接口。

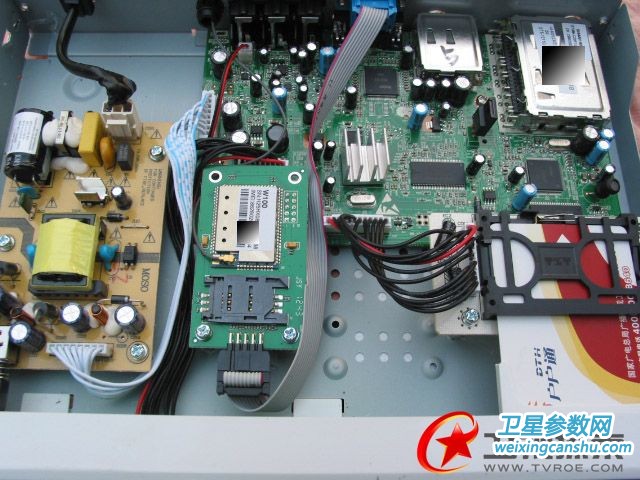

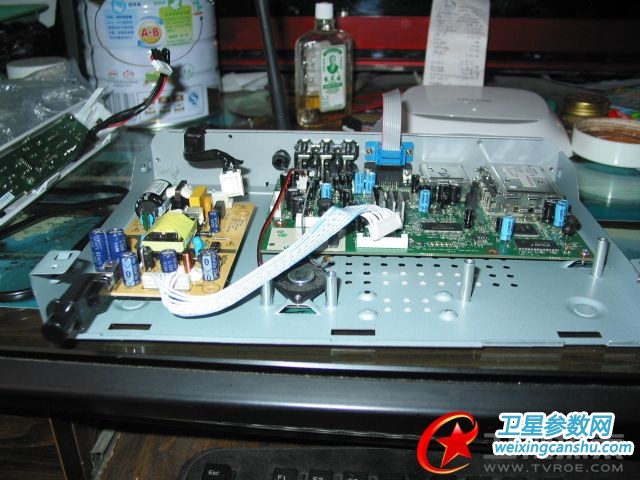

打开机盖，主机内幕出现在大家面前。


拆去前面版，可以为大家慢慢仔细地分解它。

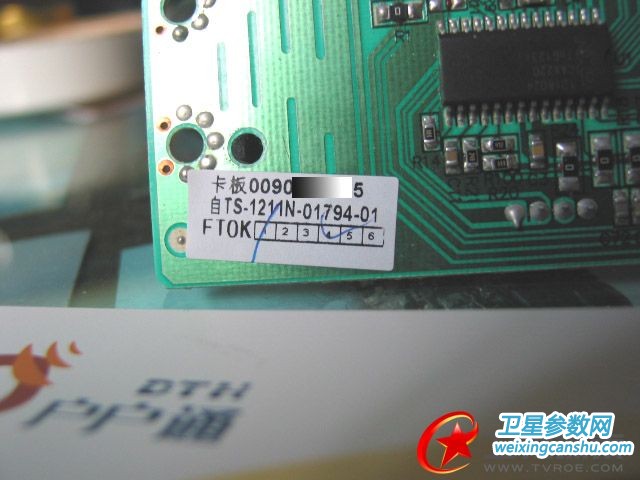

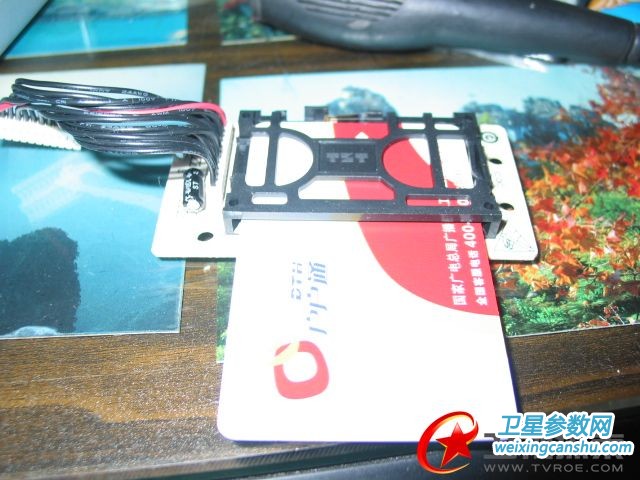

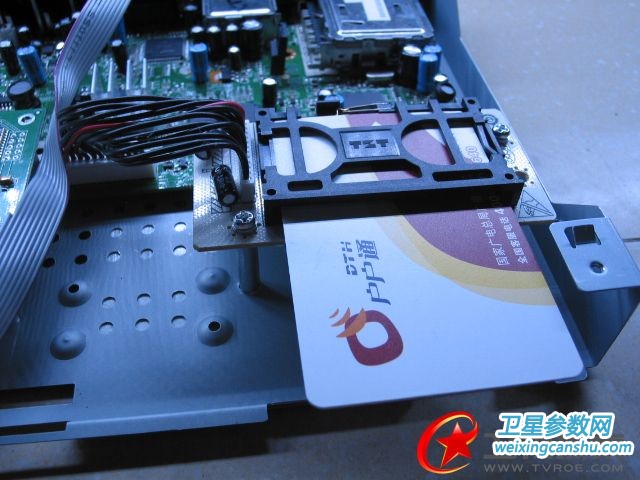

先卸下来的是智能卡读卡模块。


以下是背面的电路部分。

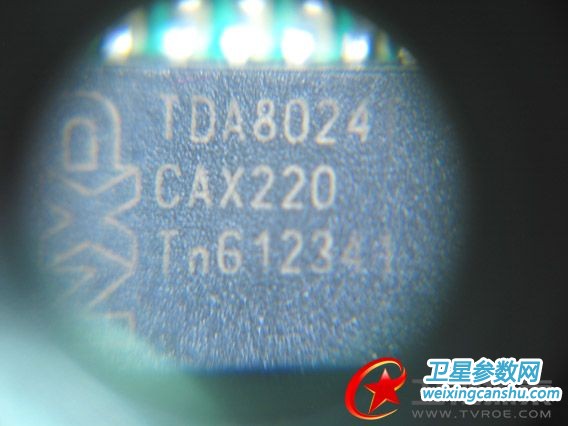

使用的智能卡处理芯片是TDA8024，SOP28封装，此芯片提供一个异步3V或5V智能卡使用的完全低本高效的模拟接口，生产商是NXP（恩智浦半导体），由飞利浦公司创立。

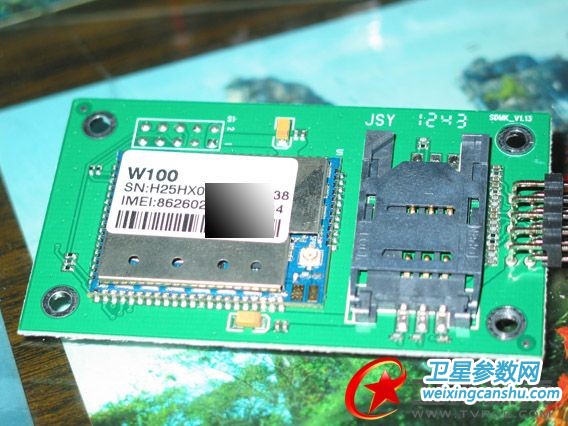

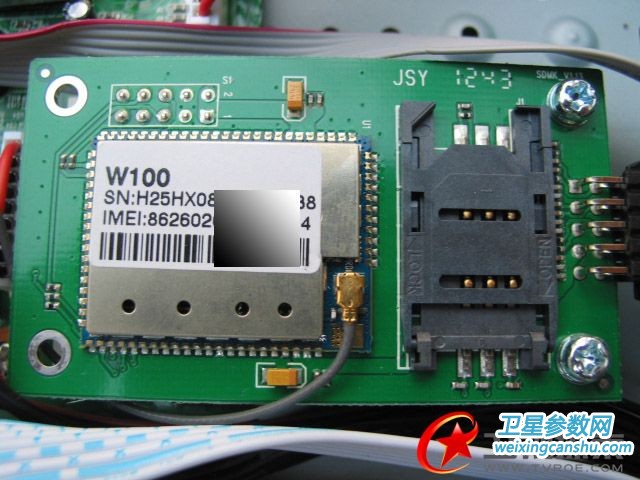

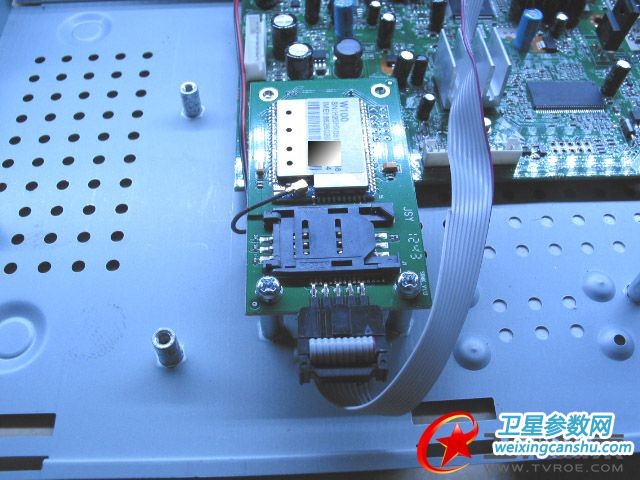

以下是手机SIM卡模块，接收定位信息就靠它了。


在这上面并没有预装的SIM卡，也就是说，就算不装入手机卡，中玖三代机也能确定位置信息，这个卡槽的预留，只是为了通话功能而设置的。

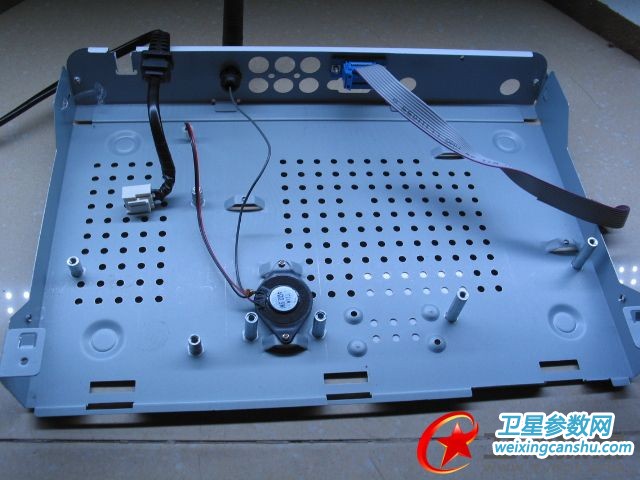

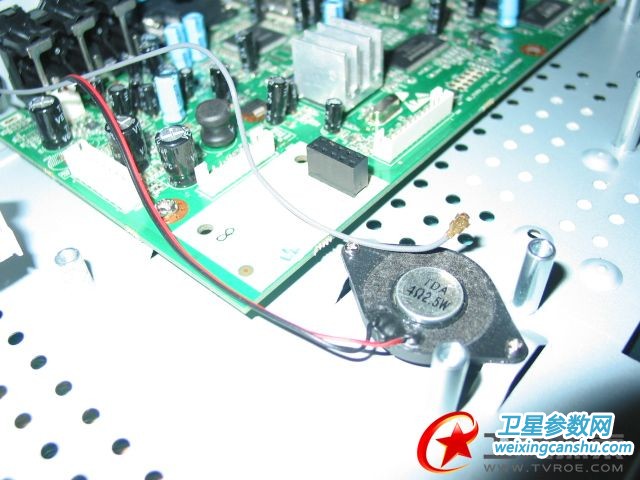

在拆去手机SIM卡模块后，在其下方是一个2.5瓦的小喇叭，目前未知其用途。

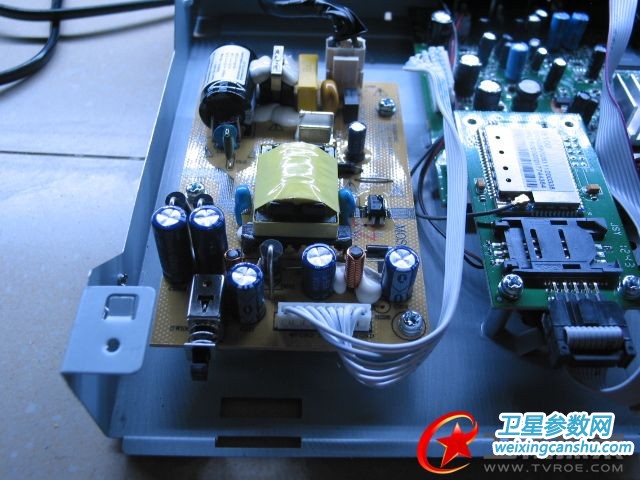

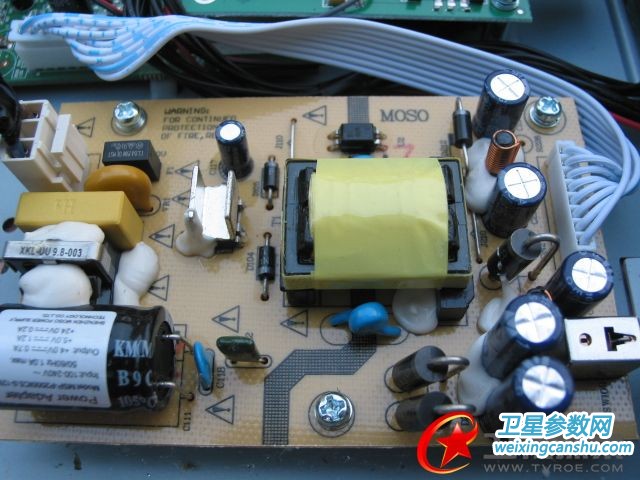

以下是电源模块，分别是4V，5V和24V三组输出。

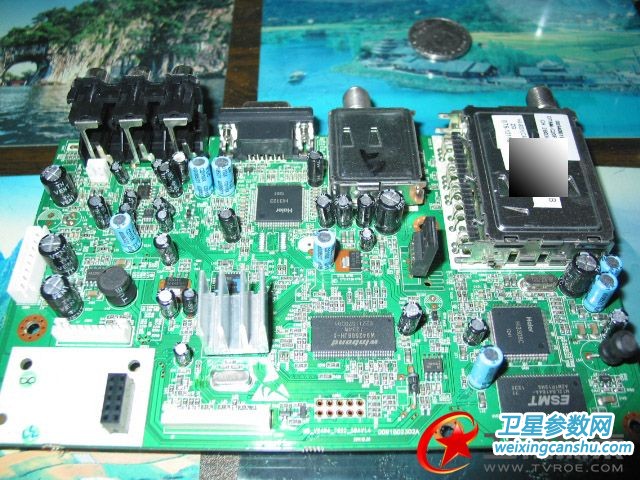

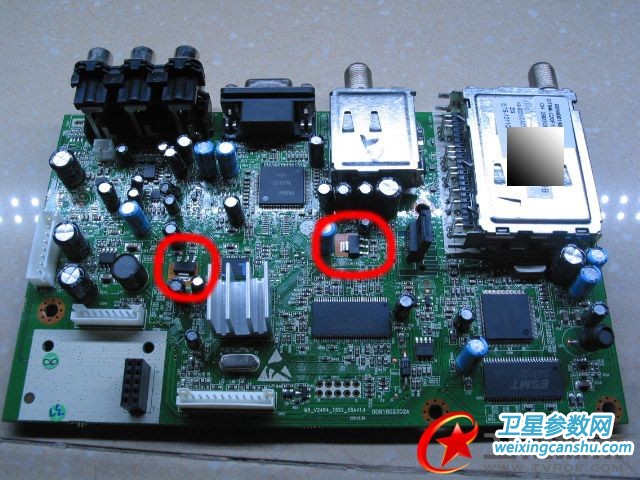

拆卸出来的整片主板，有散热片盖住的是CPU。

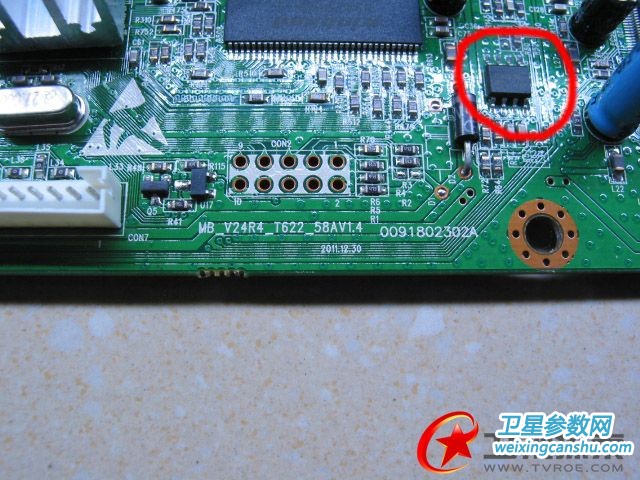

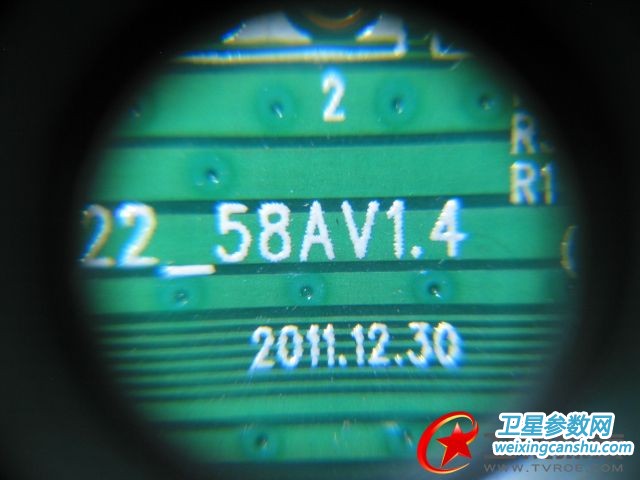

以下是主板的PCB版本和日期。

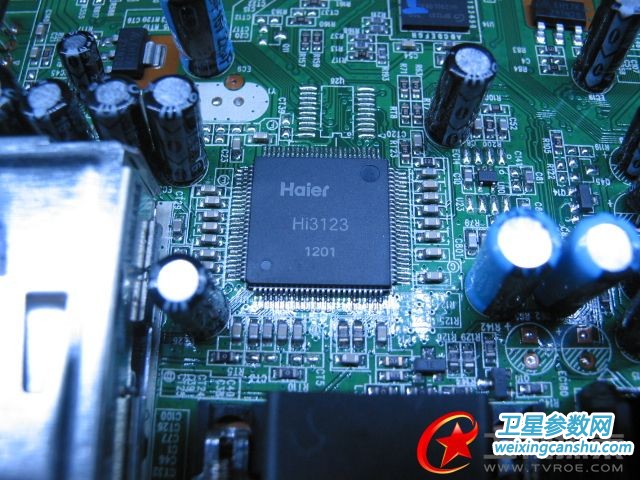

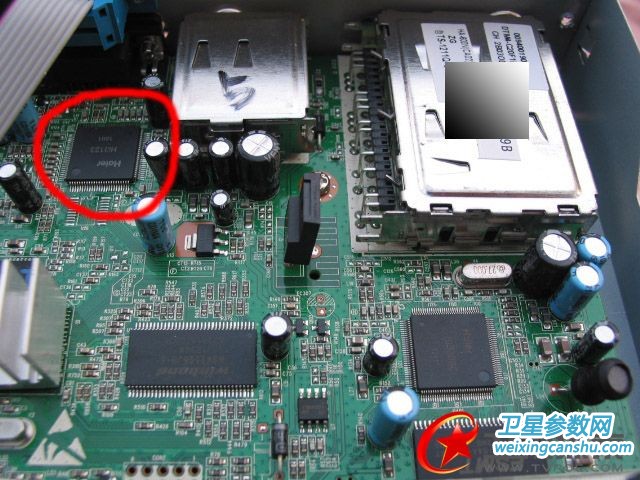

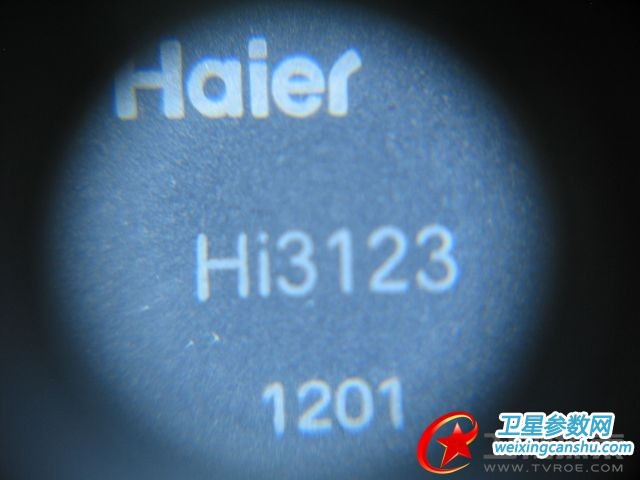

解调芯片分两部分，一个Hi3123管中玖卫星信号的解调。

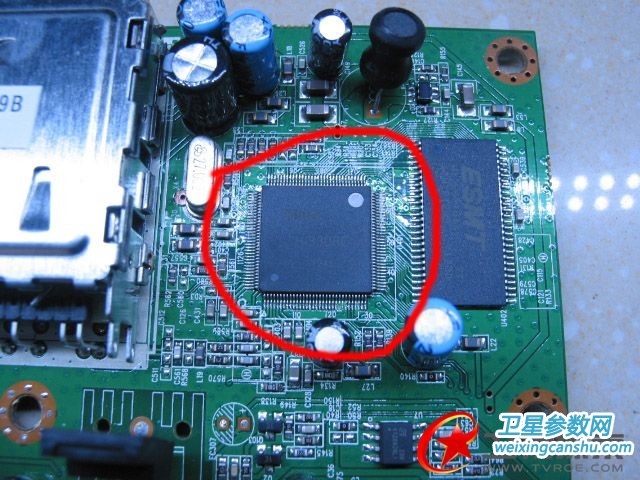

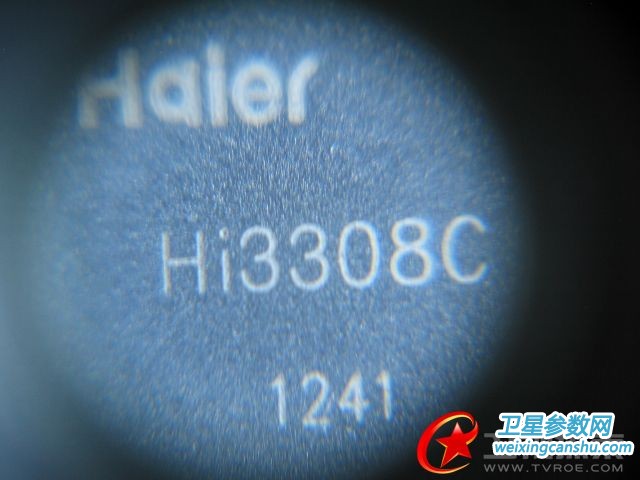

另一个解调芯片则是Hi3308C，管地面波信号的解调。此解调芯片支持DTMB单、多载波等多种模式接收。

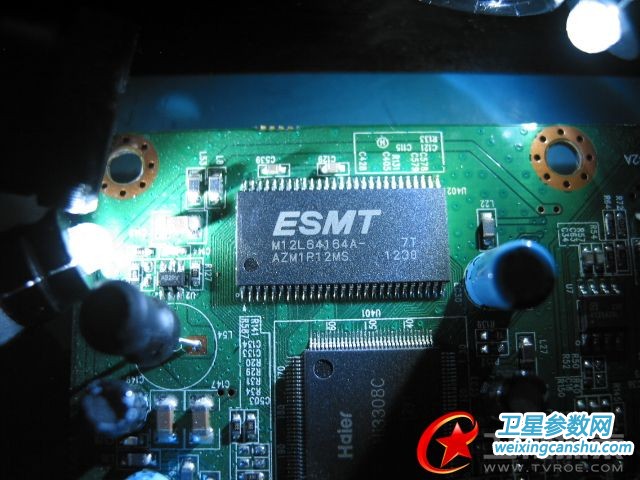

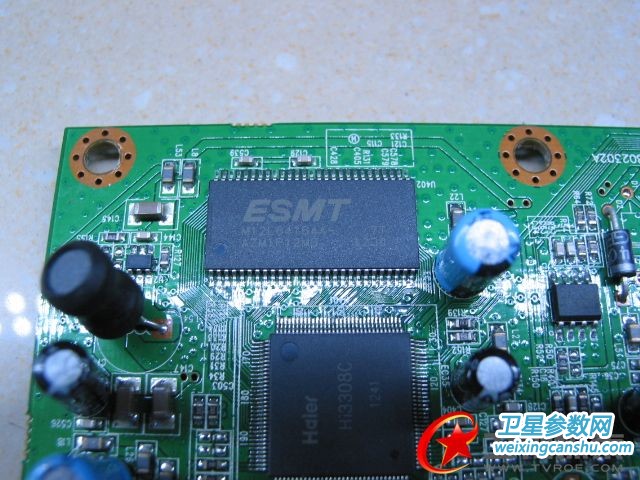

以下就是与地面波解调芯片相连的内存，晶豪科技(Elite Semiconductor Memory Technology Inc., ESMT) 出品的M12L64164A-7T，这是一枚143MHz，TSOP II封装，无铅的8M SDRAM。

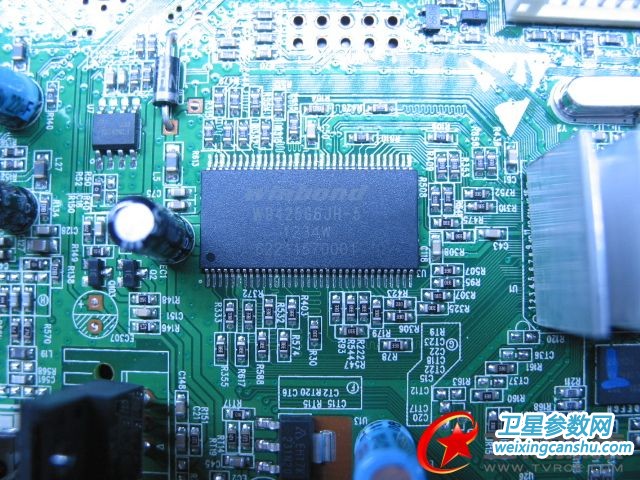

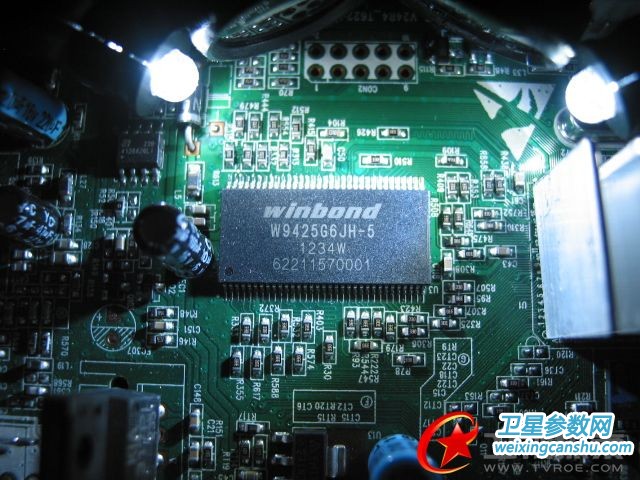

以下这枚则是与中ju信号解调芯片相连的内存，华邦出品的Winbond W9425G6JH-5，这是一片32MB的DDR400内存，TSOP II 66-pin封装。

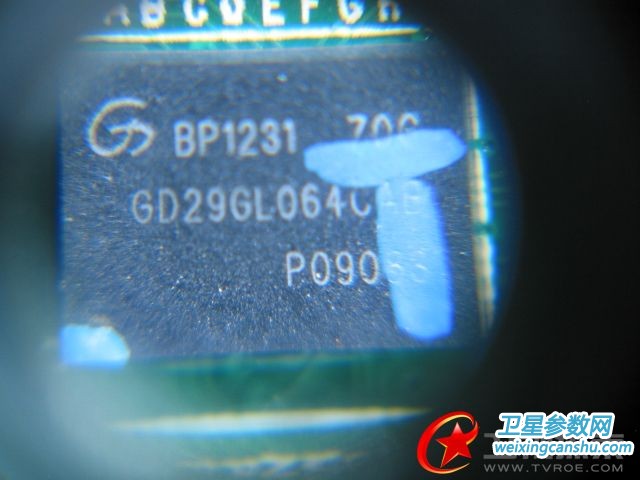

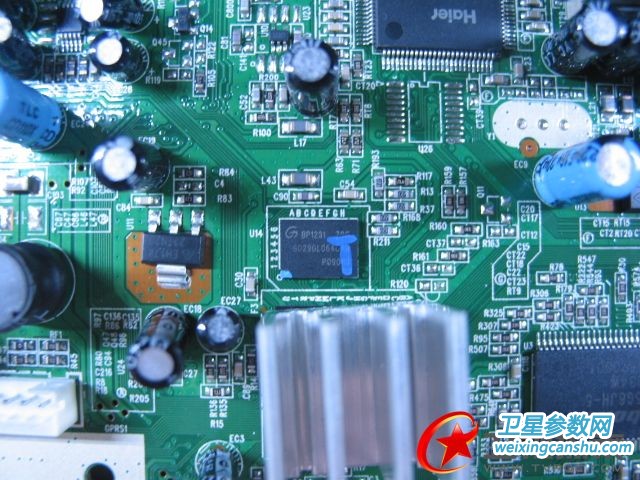

以下这枚BP1231 70G芯片就查无资料了，在它的旁边带有银白色散热片的就是CPU了。

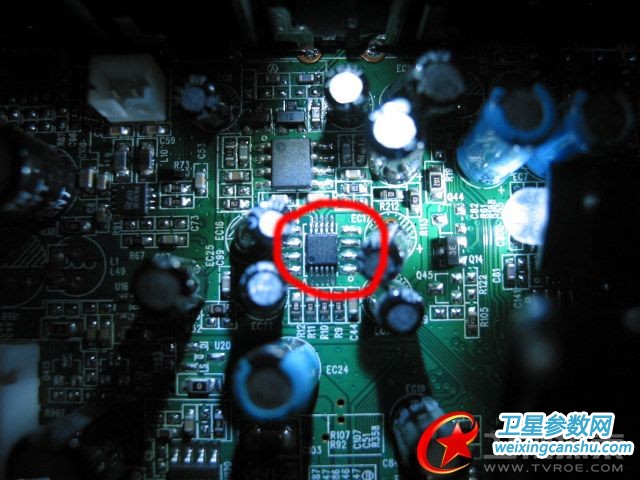

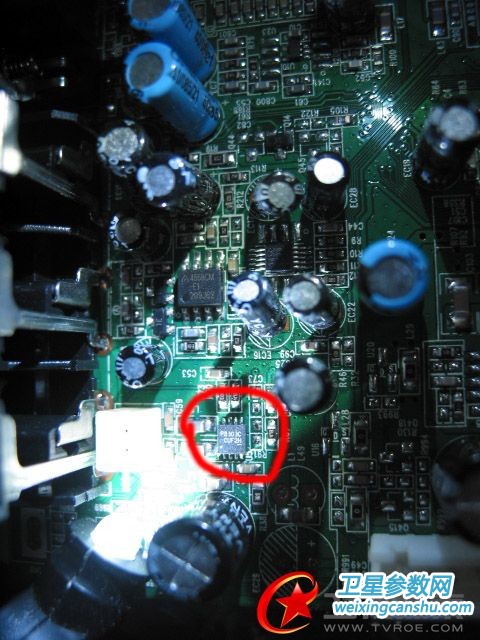

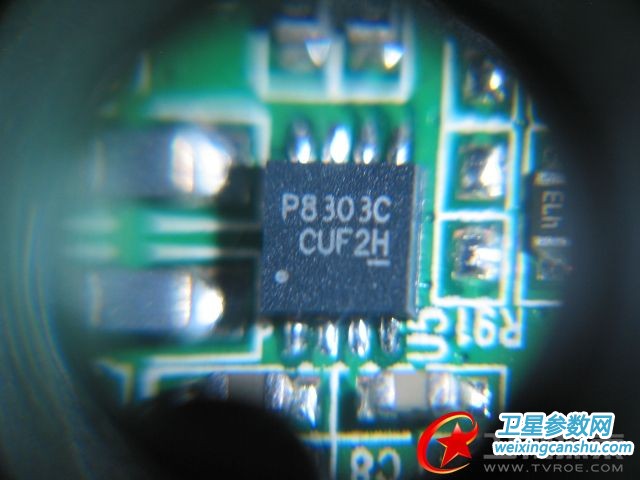

以下这枚P8303C也是查无资料，在这个位置上的芯片，应该与音频视频的后期处理有关系，希望对中玖三代了解的朋友补充齐整。

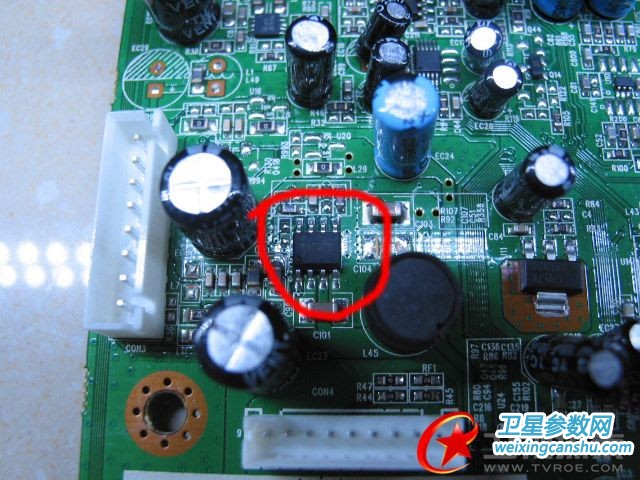

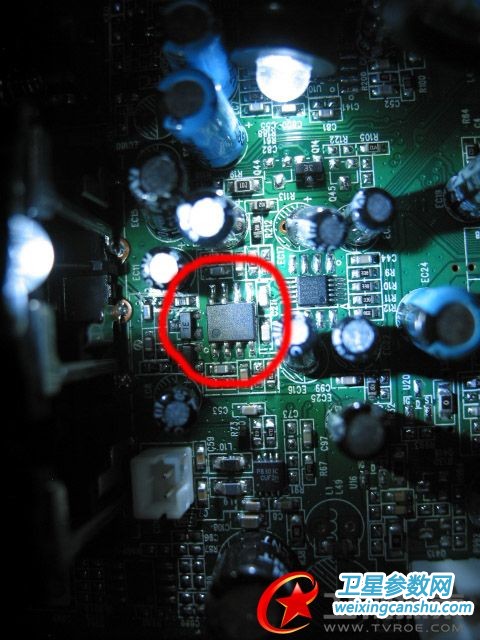

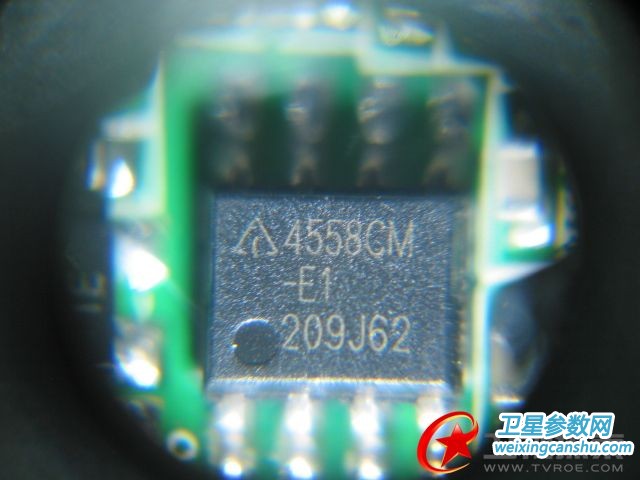

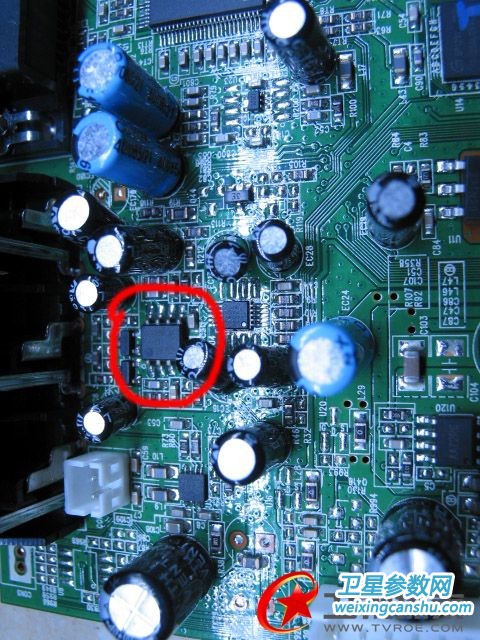

在以下位置看到的芯片就是4558CM-E1双运放IC，SOIC-8封装，4558是在解码板上用来做音频信号放大的，大至功能与DM500S上面的LM358相当，由BCD半导体制造，这是一家位于大中华区首屈一指的模拟信号集成电路制造商。

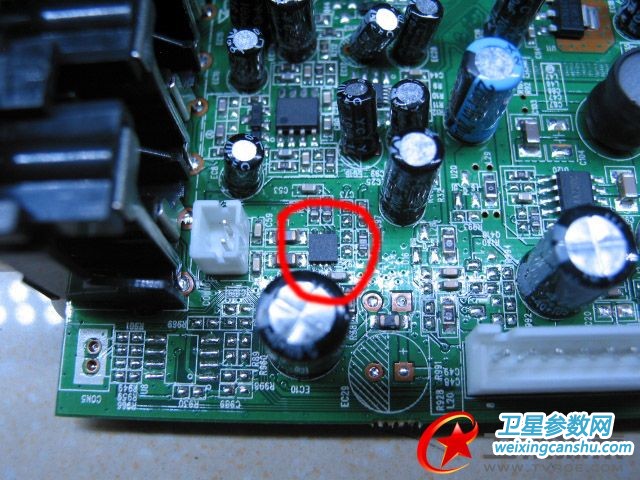

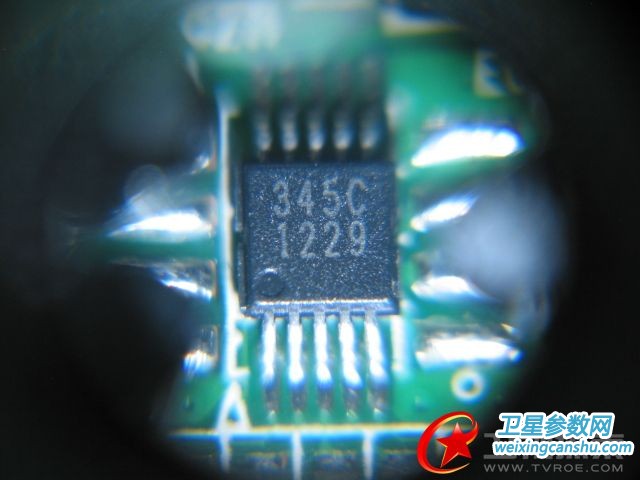

以下芯片345C 1229查无资料，估计同样是用来作音频视频后期处理用的。

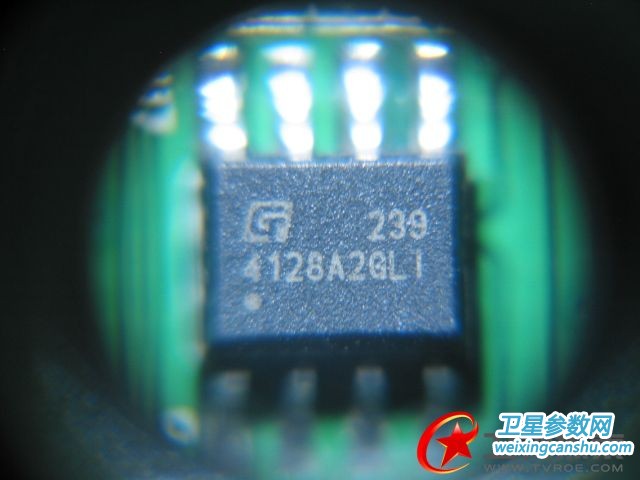

以下芯片239 4128A2GLI也是查无资料。

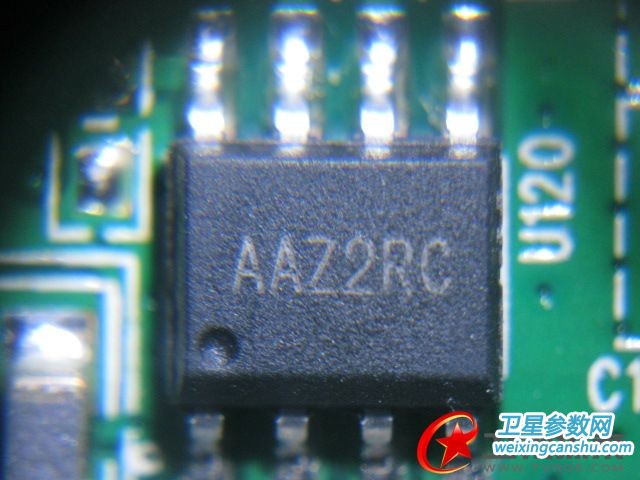

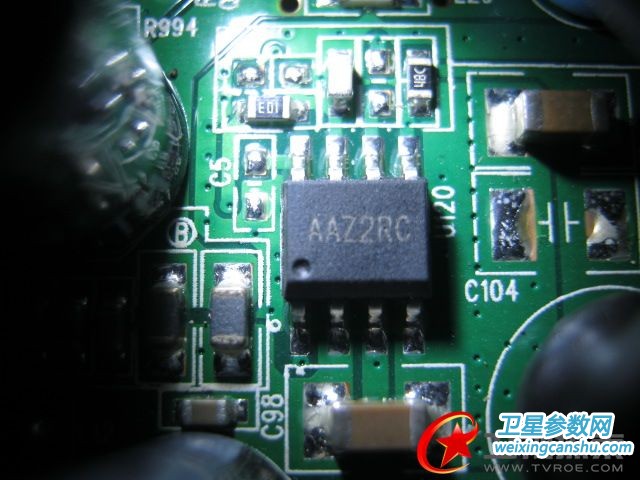

以下芯片AAZ2RC同样查无资料。

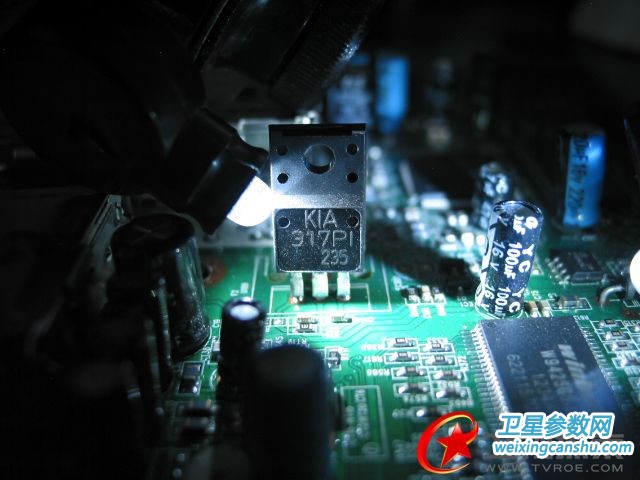

以下是稳压三极管KIA 371PI。

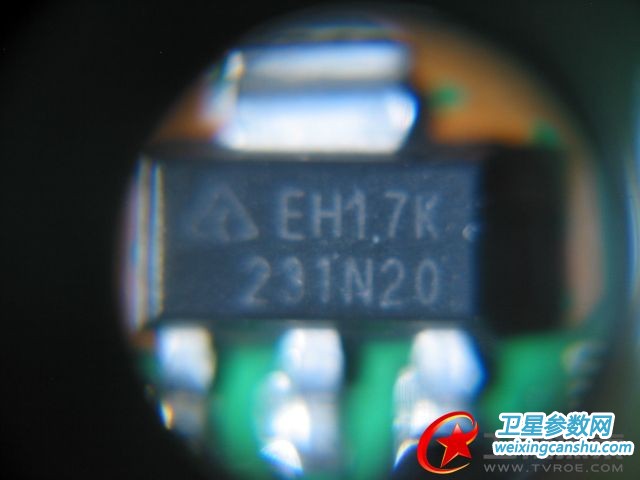

以下EH17K三极管查无资料，并且此管在主板上的两处位置上均能找到。



最后整机拆光，主要的芯片也都列举在上面了，大家慢慢分享，仔细分析，我是个电子盲，听从大家指教。


以下逐个配件都一一还原，确保还是一台正常工作的机器。改天联系一下群内的高手，看看可不可以重新授权成为无定位机，或者是城市定位机也好。





到此完成！

2013年10月27日

惠州
