自制C/KU复合高频头PK市场上卖的那种PBI C/KU复合头

转自：http://bbs.weixingcanshu.com

测试器材：1米8中卫正馈锅+同洲2830S便携式铝合金免费机

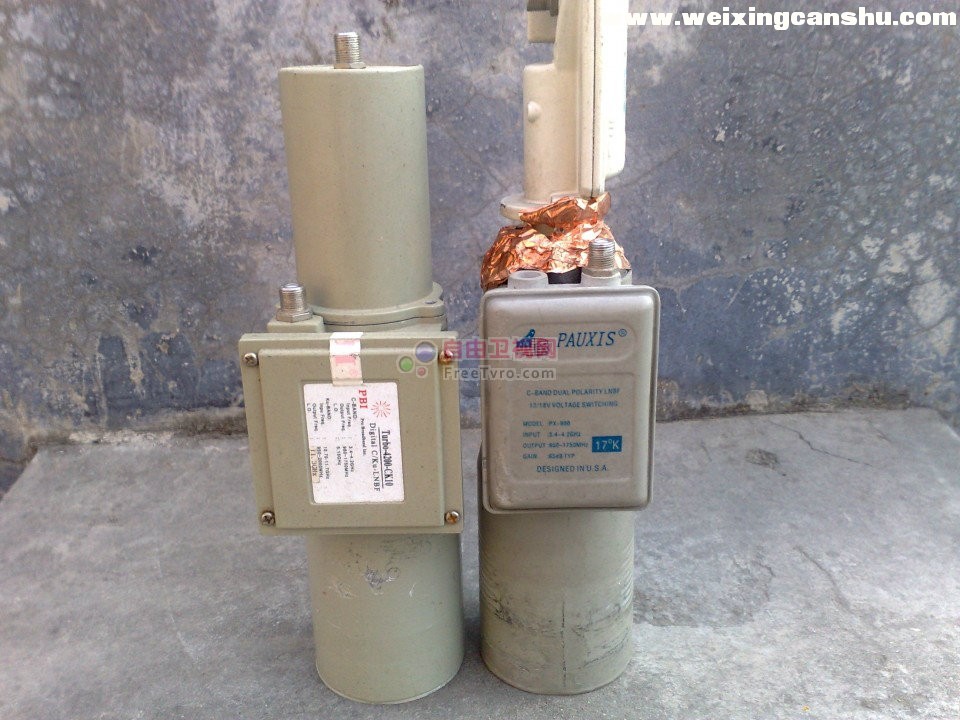

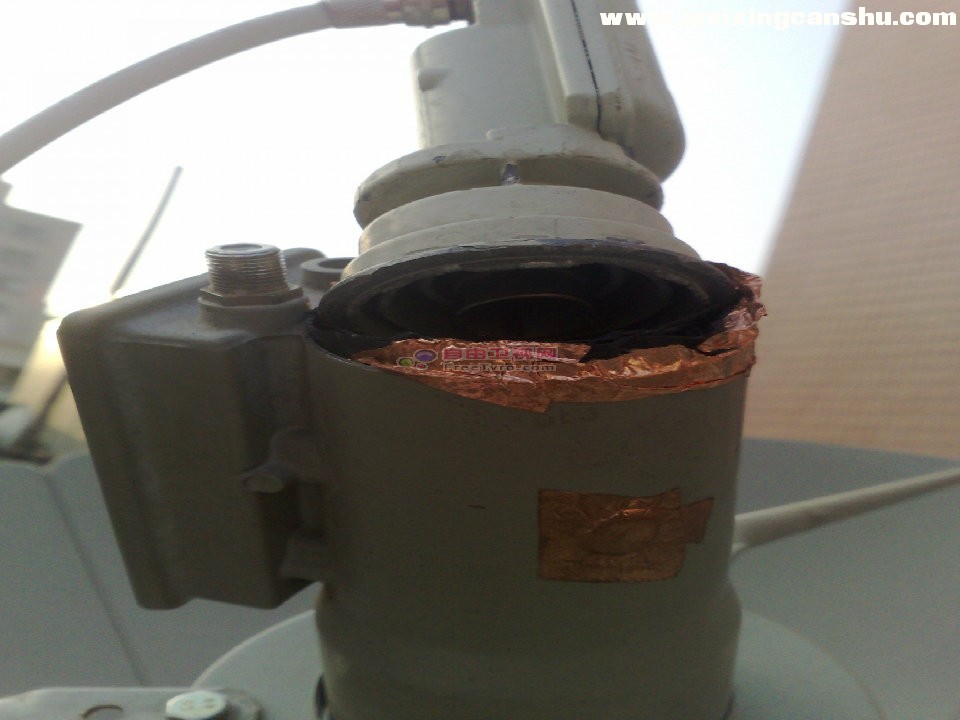

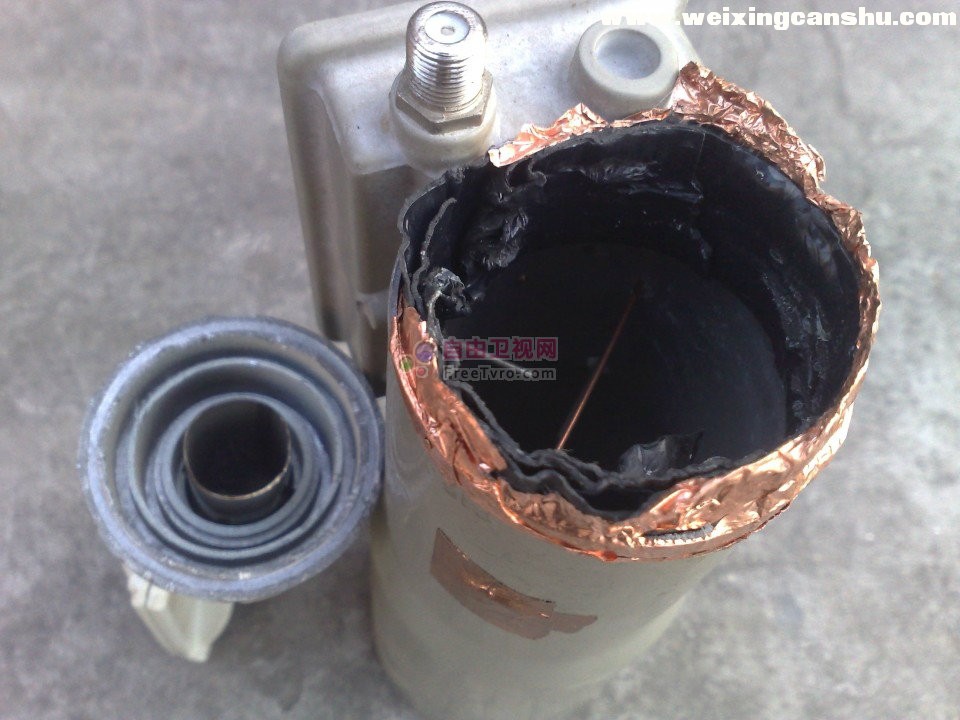

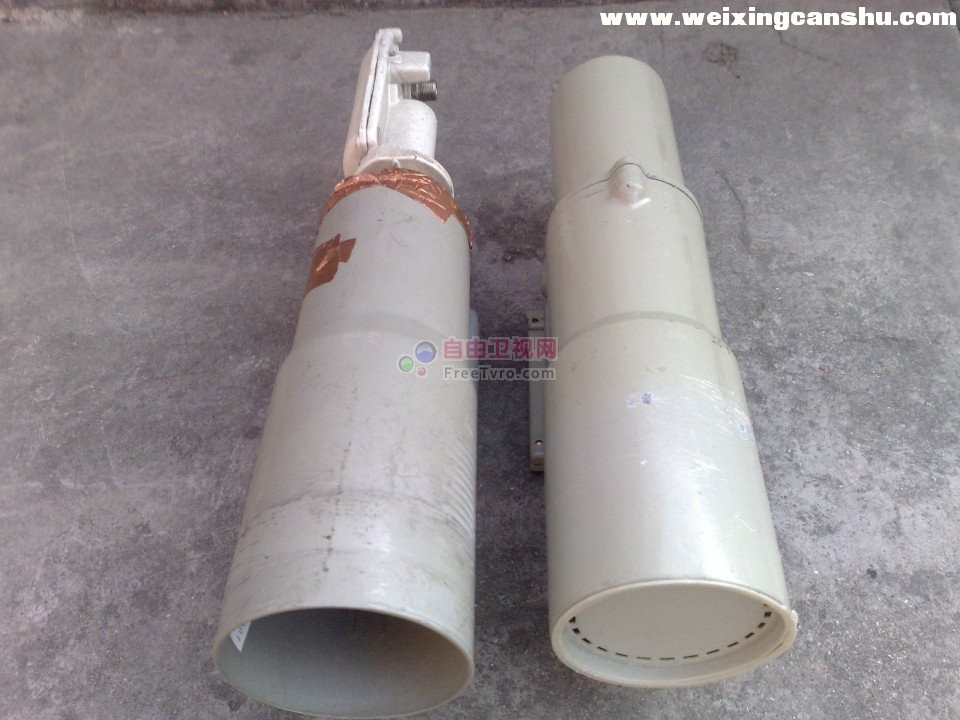

自制复合头材料：成品普斯900 C头 + 老款百昌 ku头 + 不锈钢波导管

转自：http://www.weixingcanshu.com

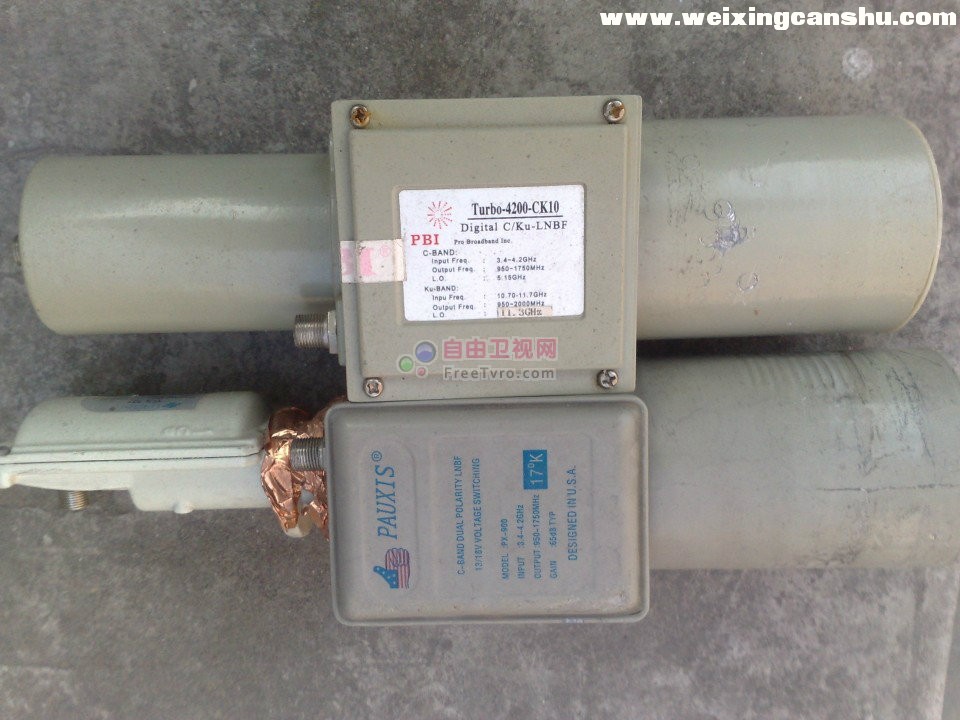

成品复合高频头：市场上卖的那种C/KU PBI复合头

调试：先将C波段信号调到最高，在调试KU头极化角度

C频段信号用138.0°E 亚太5号3692 H 9628 CTN 一组来测试
KU频段信号用38.0°E 亚太5号12538 V 41250长城亚洲一组测试

PBI复合头在1米8中卫正馈锅上的表现/效果

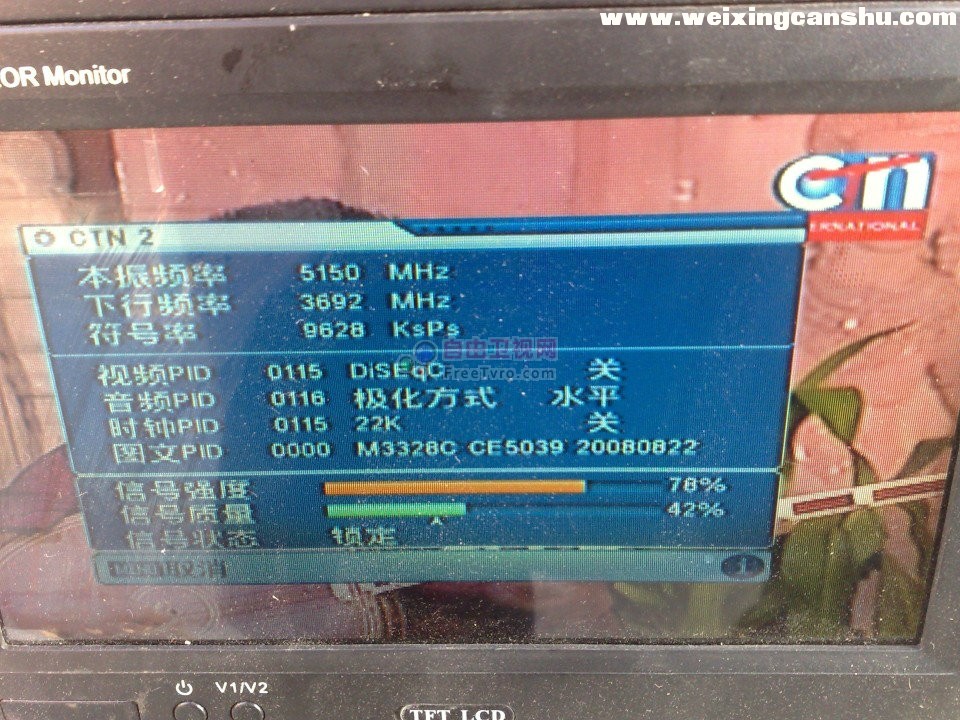

3692 H 9628 CTN 一组信号质量在42%-43%左右

12538 V 41250长城一组信号质量在70%-71%左右

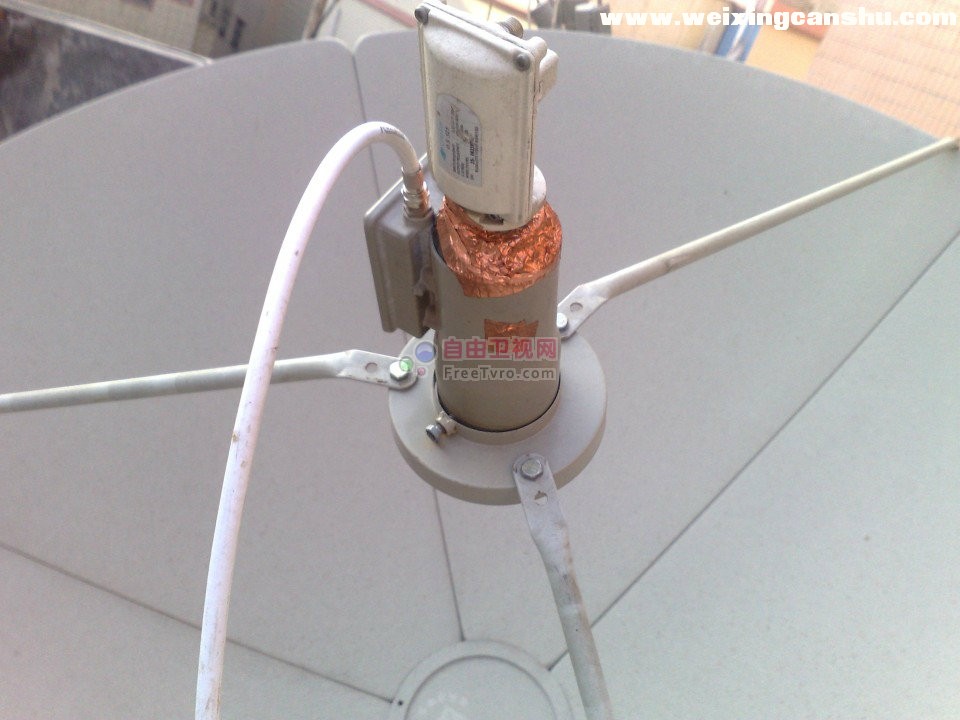

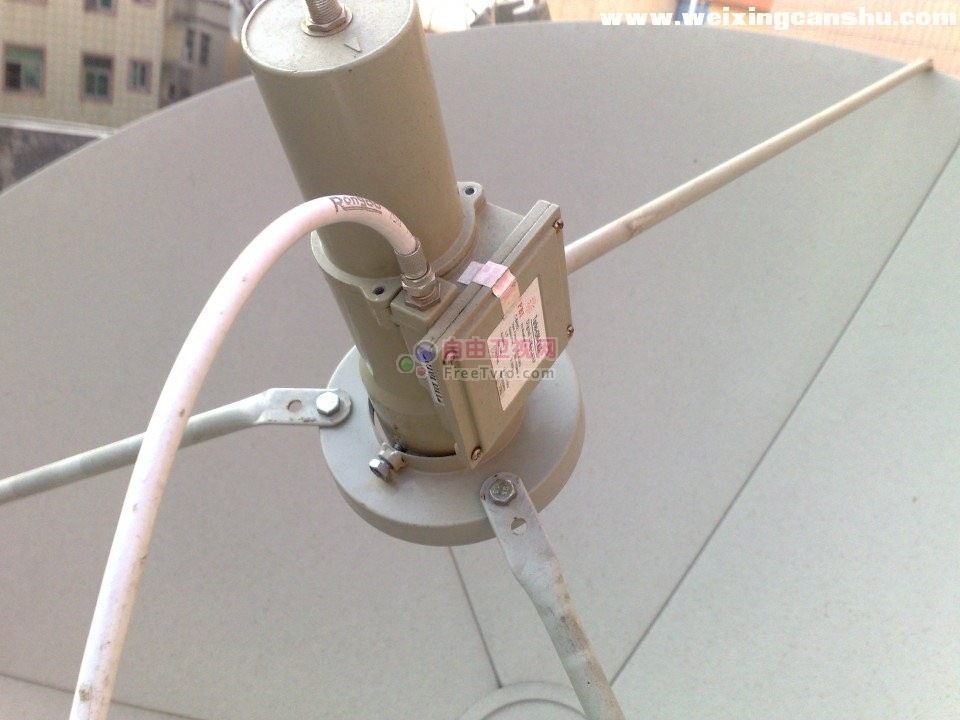

自制C/KU复合头在1米8中卫正馈锅上的表现/效果

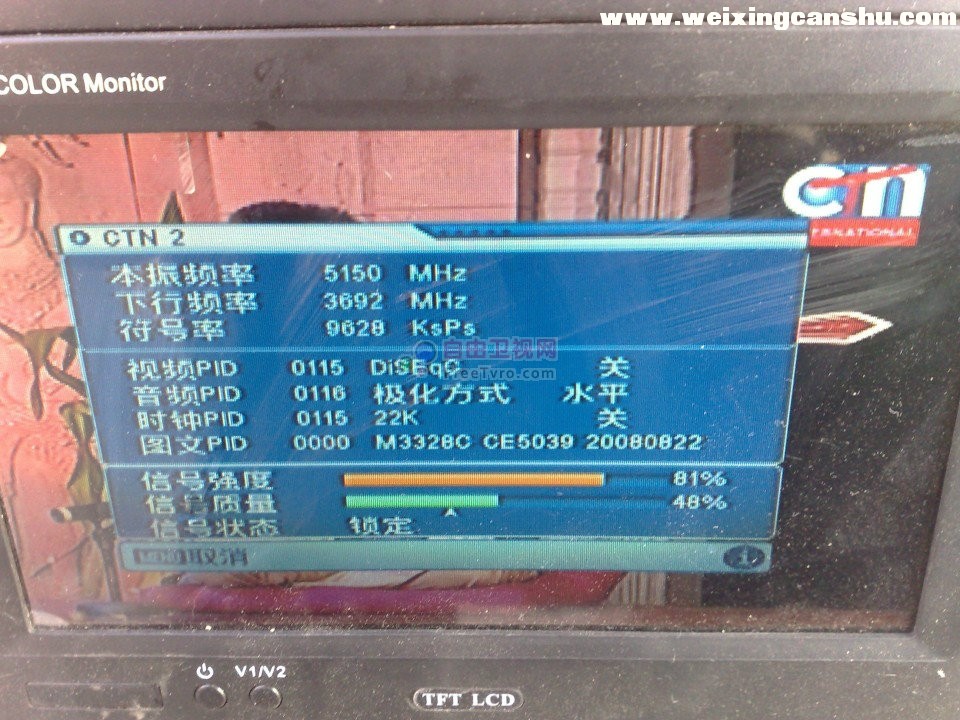

3692 H 9628 CTN 一组信号质量稳定在48%

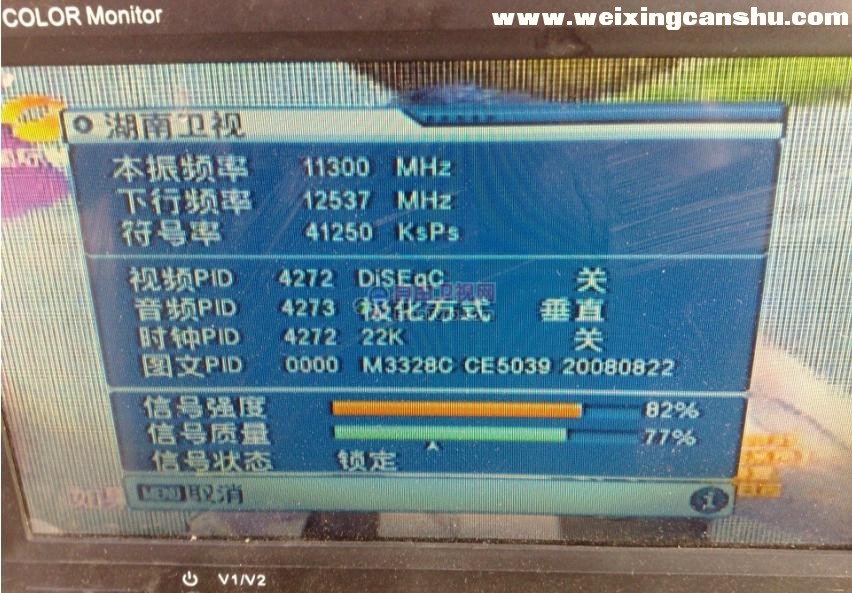

12538 V 41250长城一组信号质量在76%-77%

PK结果：自制的C/KU复合高频头在C和KU频段的信号质量都超过了市场上销售的那种PBI复合头（自制的C/KU复合头胜出）。
