这几天，天气炎热，很想转锅调星玩，又怕中暑，只能干点室内工作，对高频头的工作电压和电流做一个测试，根据测试结果谈点看法。

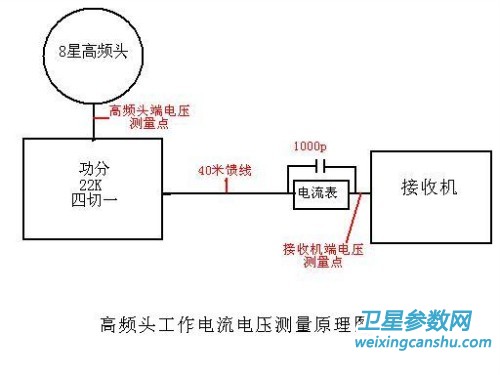

我目前收8星（115.5，105.5，125，88，108.2，134，138，146）采用自制功分，佳讯22K，四切一连接到两台接收机上（一台DM，一台免费机）。DM到天线端的距离不到十米，免费机在客厅，房子以前装修没有预埋电缆，又不想破坏装修，只能外围绕道馈线长达40米，长馈线更有代表性，选择在客厅进行测量。想要测试高频头的工作电压和电流还真不容易，卫星器材间通常采用F头连接，接头间是封闭的，不能直接测量，要进行测量就必须设置测量点。前些时整理窗前馈线自制的组合功分与8个高频头的连接点全裸正好用来测量每个高频头的电压，电流的测量用了从坏22K开关上锯下的两个F头，将1000p电容两脚分别接两F头，电流表也串联在两F头间，接收机端的电压测量点选在F头的一个端点上。连接好相关器件后，打开接收机，收到图像后开始测量，所测数据见表，表中数据均为正常接收到信号时测得。

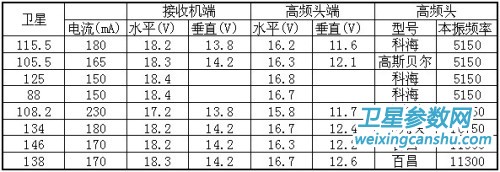

各高频头的测量数据，表中数据均为切换正常，接收信号也正常时测得。接收机空载时的电压为20V。



从表中数据可看出：
1.高频头的工作电流150---230mA之间，不是经常在网上看到的500mA，看来500mA是指接收机输出的标称电流。
2.高频头的工作电压随电流的大小变化也跟随变化，如最大电流230mA时接收机端的电压是17.2V，比最小电流150mA时接收机端的电压18.4V低1.2V。这反映了接收机电源的负载能力。
3.接收机端口的电压与高频头间的电压差值约2V，由功分，22K，四切一，以及馈线压降形成了这2V的压降。
通过以上数据的比较谈点看法，
1.高频头间的电流相差很大，低的150mA，高的230mA，很显然，电流大时其压降也大，当电压降到不能让高频头正常工作时，就会造成切换不灵，如果高频头的电流基本一致，形成的压降也是一致的，调好一星其他各星也正常了，通常同一品牌的高频头之间的电流值不会相差很大，切换也较顺利，所以就有了为利于切换宜采用同一品牌高频头的说法。
2.通过比较各高频头水平与垂直电压的关系，也可看出当供给高频头的工作电压处于切换临界点时，此时由高电压状态切换到低电压状态，切换顺利，反之，由低向高则易切换失败，这也就是星友们经常提到的，从一颗星切换到另一颗星时正常，然而逆转切换时却切换失败的原因。
3.要想切换顺利，让高频头正常工作稳定的工作电压是必须的，怎样判断接收机输出电压是否稳定，具有带负载的能力呢？根据测得的电压电流值取其平均值，电压取18V电流取180mA，算出其等效电阻为100欧，取100欧电阻（注意功率）常备于手中，当遇到有切换不灵的故障时，可将电阻接入接收机F头的两端，万用表测量电阻两端电压若有18伏，可视为接收机电压输出正常，否则为电压输出不正常，需对接收机电源进行打磨。
以上看法，不一定正确，欢迎点评，指正。
