安徽星友的D500HD（D1）平民高清机在使用过程中损坏了后，经联系，寄往我处维修。

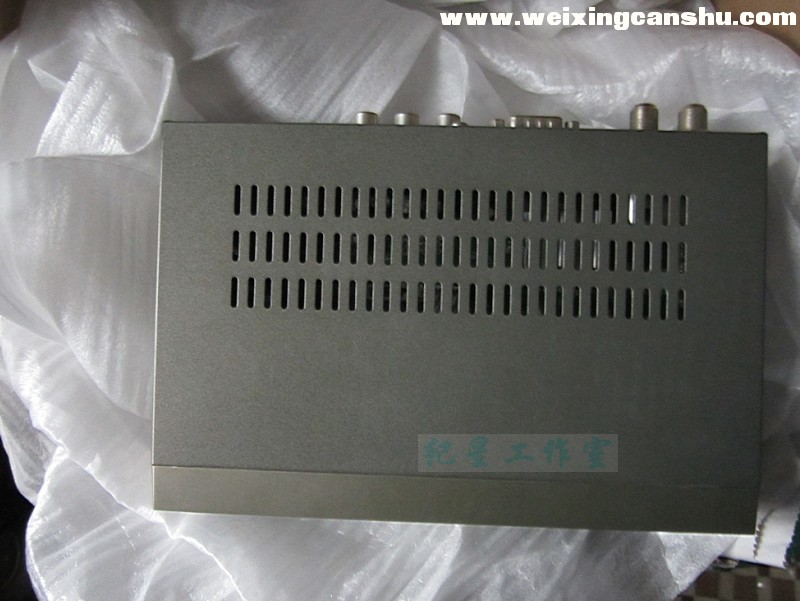

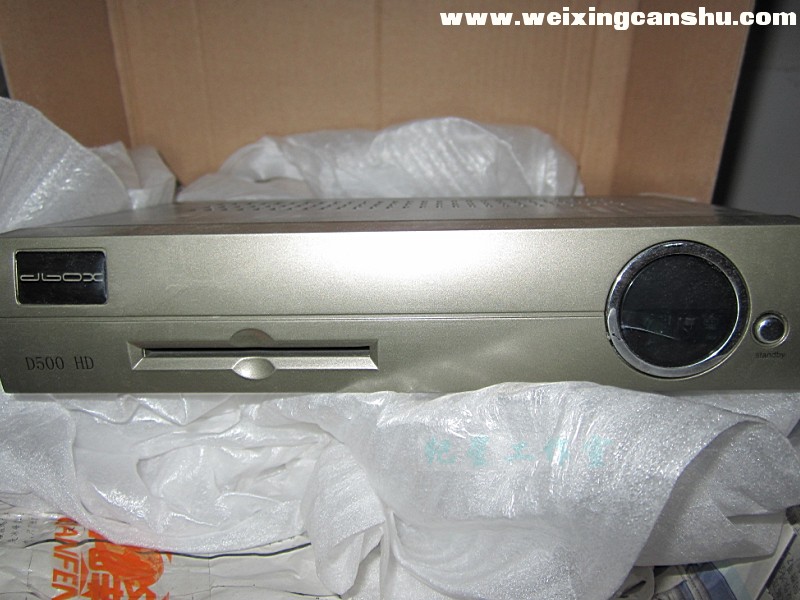

  打开包装，除了一同寄来的机器、遥控器和电源外，还有附有故障描述。这对以下的维修提供了很大的帮助。

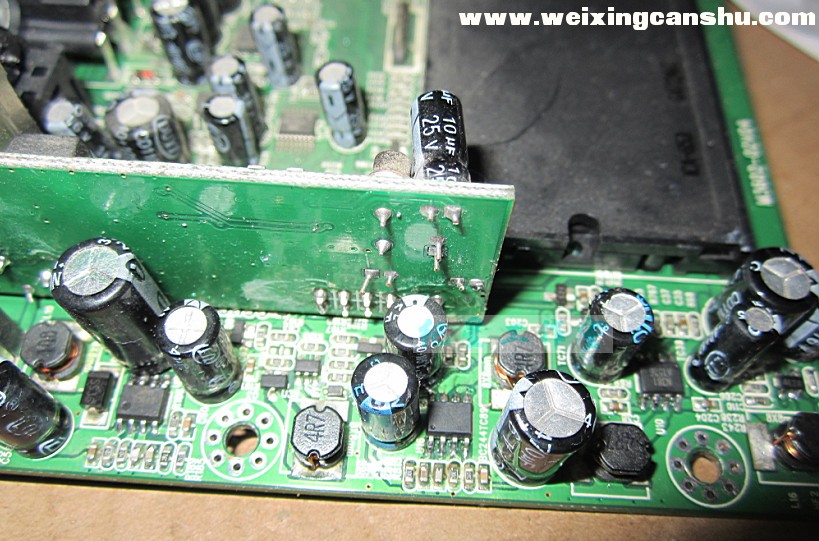

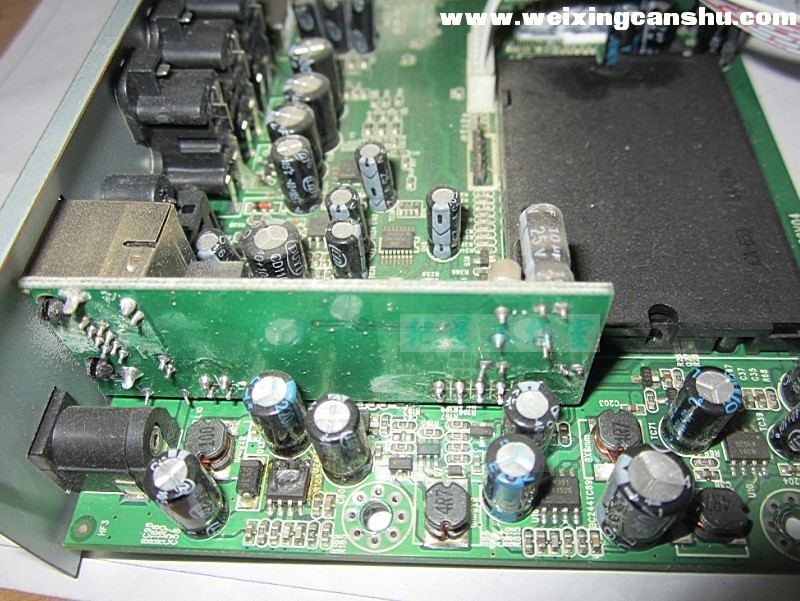

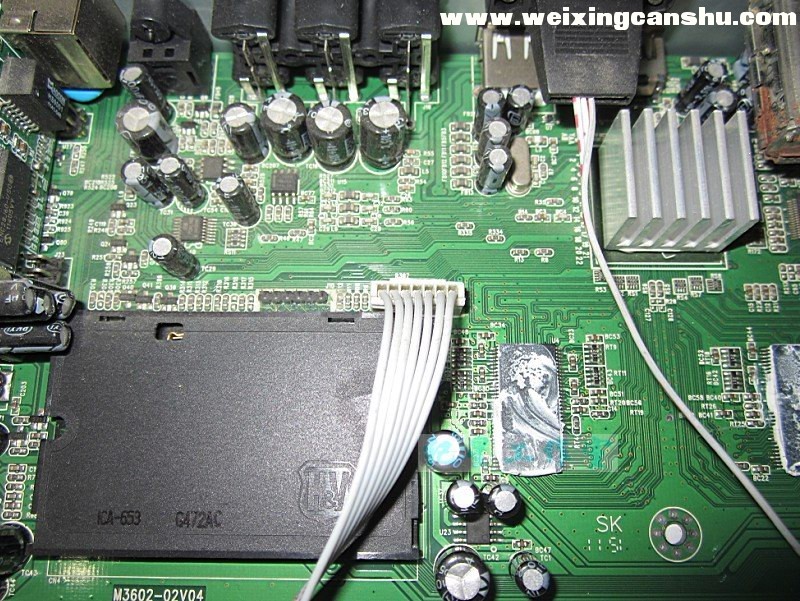

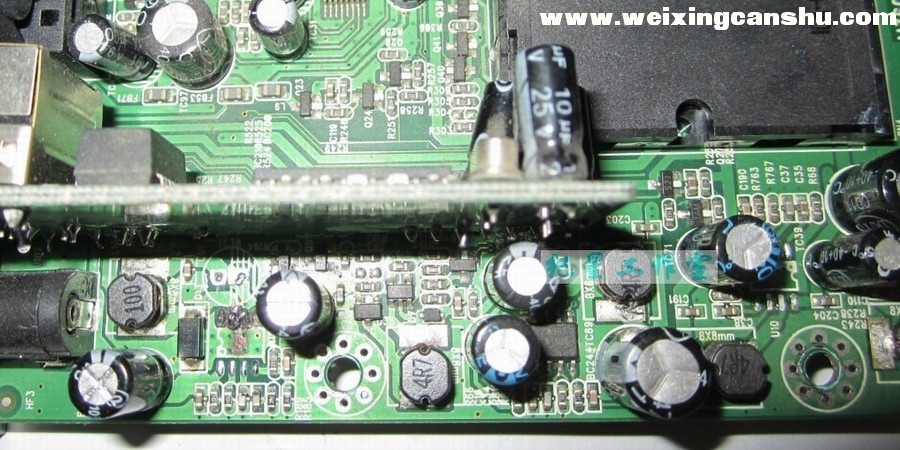

  有了星友提供故障原因，咱自然就不会再通电测试了，当然是直接拆机检查啦。拆机过程发现主板没有大面积的损坏的现象，只是DC/DC部分有烧毁的痕迹。

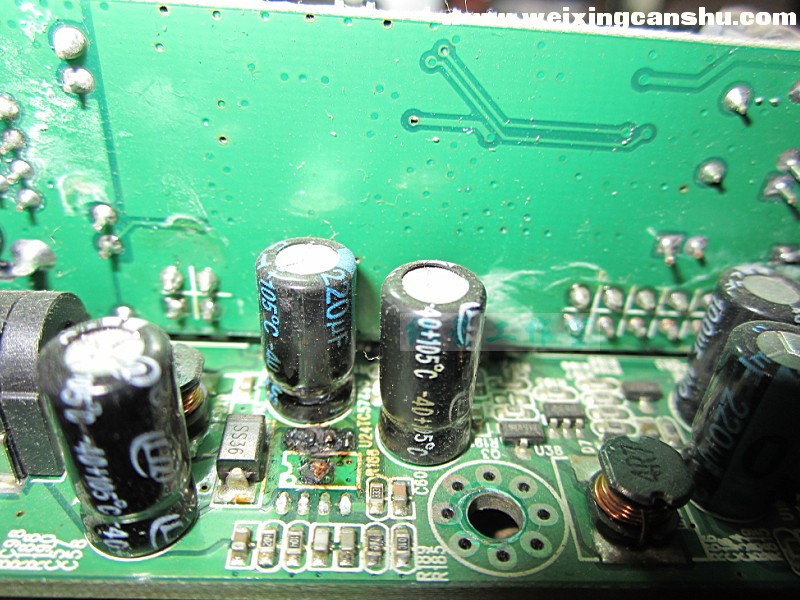

目测U24（5V的生成线路）已经烧毁，其它未发现。

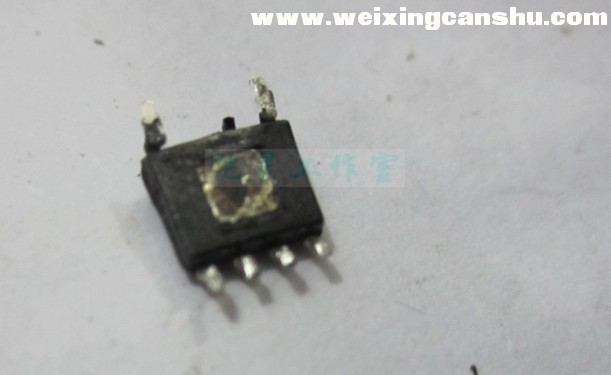

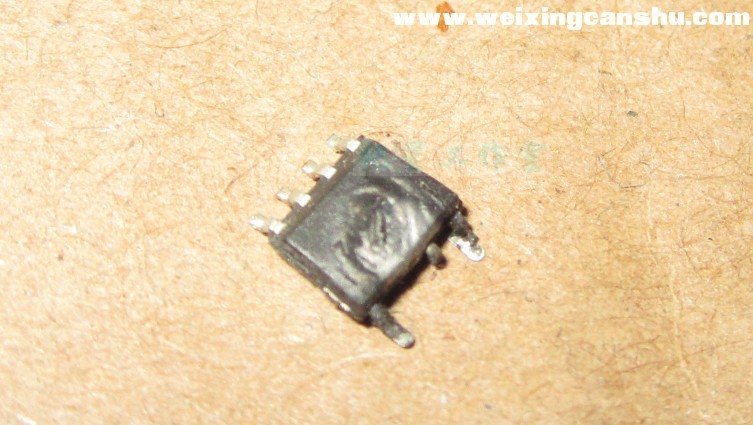

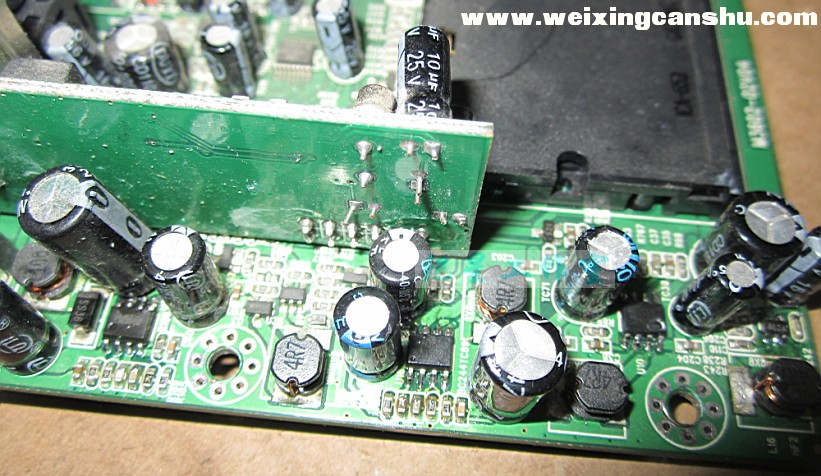

于是小心拆下U24，发现印刷线路板也受牵连———集成的引脚位置有烧坏。


继续检查下去，又发现U10也因此祸及（3.3V的生成线路)。


由于U24烧毁无法辨认其型号，加上手头也没有此配件，故无法判断U38（13V/18V极化电压生成线路)、U16（2.5V生成线路）和U25（1.8V生成线路）的好坏，维修只好暂停。
  突然想起我们维修版块的冬秋版主，估计冬秋版主可能知道U24的型号。于是立马联系冬秋版主，可惜冬版那时没在线，只
好留言给他。次日晚上上Q，热心的冬版已回复了我，我便很快有了下文。在此再次感谢冬秋版主的热情帮助！

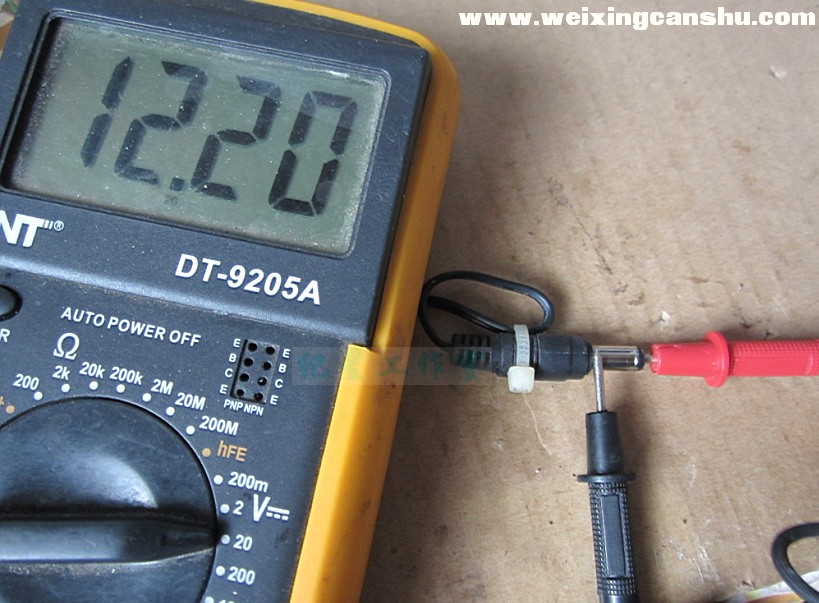

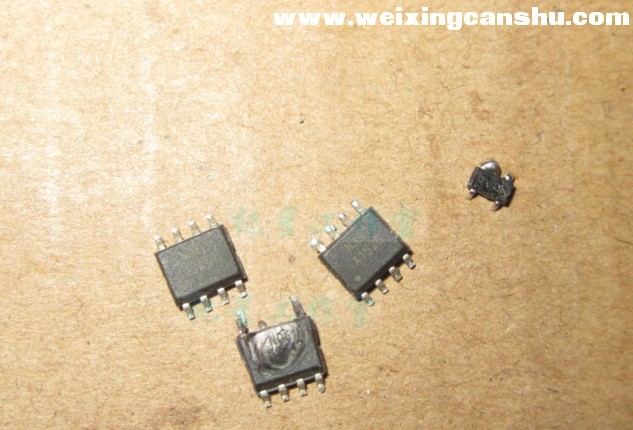

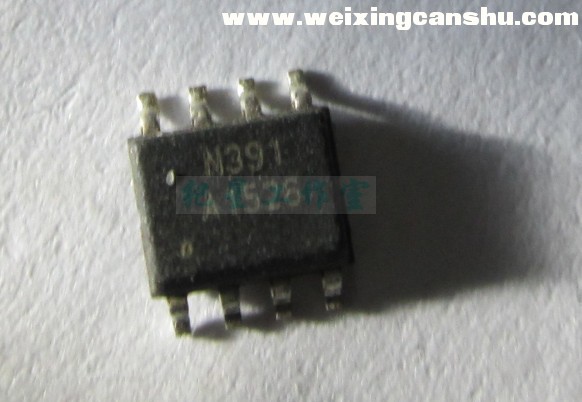

  淘宝买东西还算快，配件很快就收到了，维修继续！焊上该换的集成，用自用的12V电源通电测试（在未知随机电源好坏的情况下，我都使用自用的电源）。5V和3.3V都正常了，但U16和U25二者的输出仍不正常，分别为3.3V和0.7V，立马断电！查得U16和U25二者的外围元件无异常，断定U16和U25已经损坏，遂更换之。通电测量，此时主板所需的5V、3.3V、2.5V、1.8V供电已恢复正常。

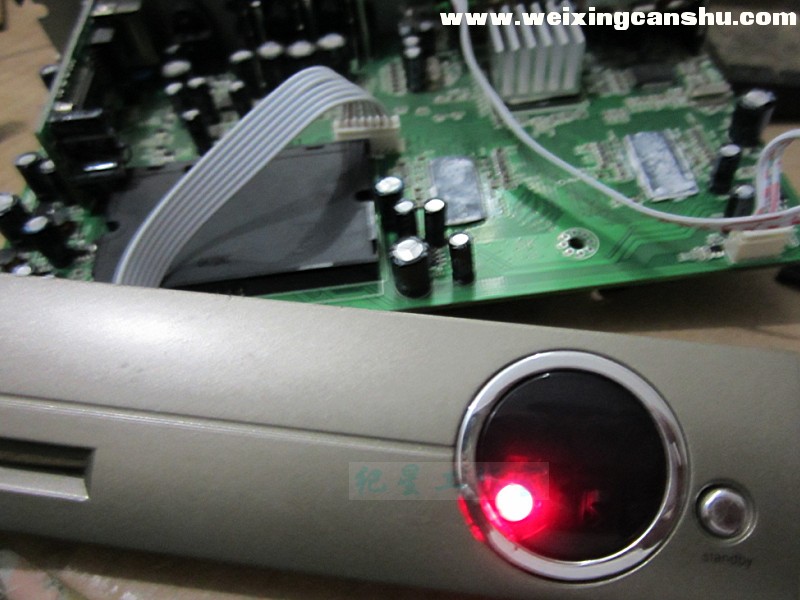

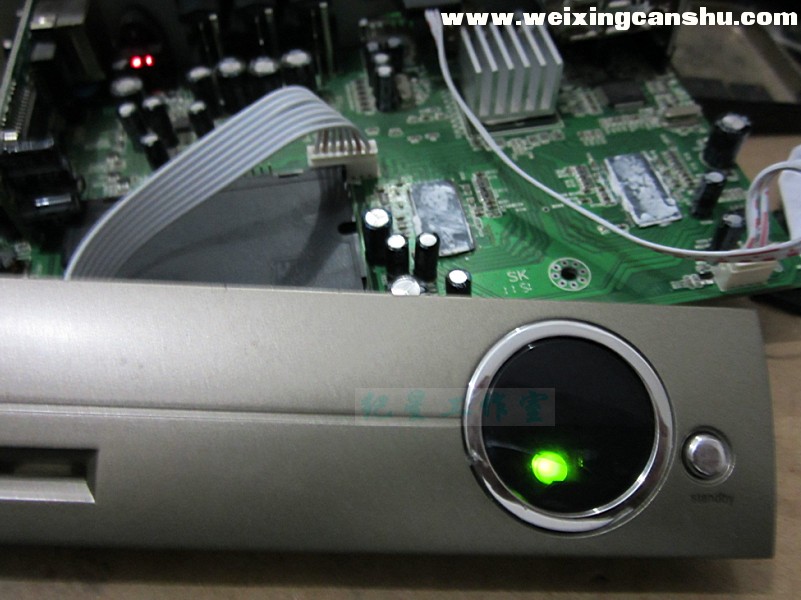

可是，面板还是显示红灯，难道是CPU有故障？忽想起D1有待机断电记忆功能，于是按下STAND BY，绿灯亮起！拍照过程中光纤灯也亮起来了，说明系统启动了。

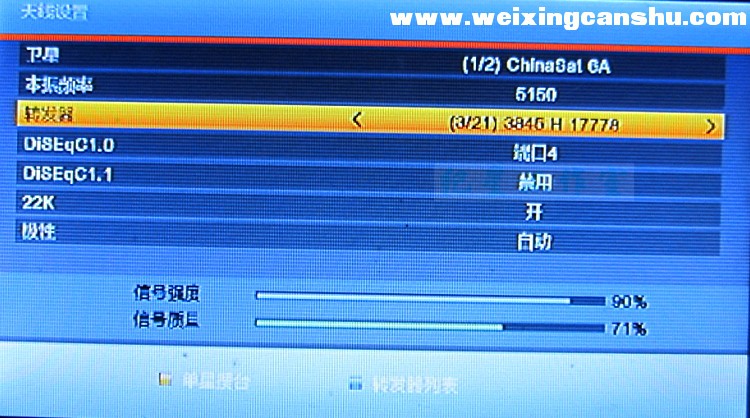

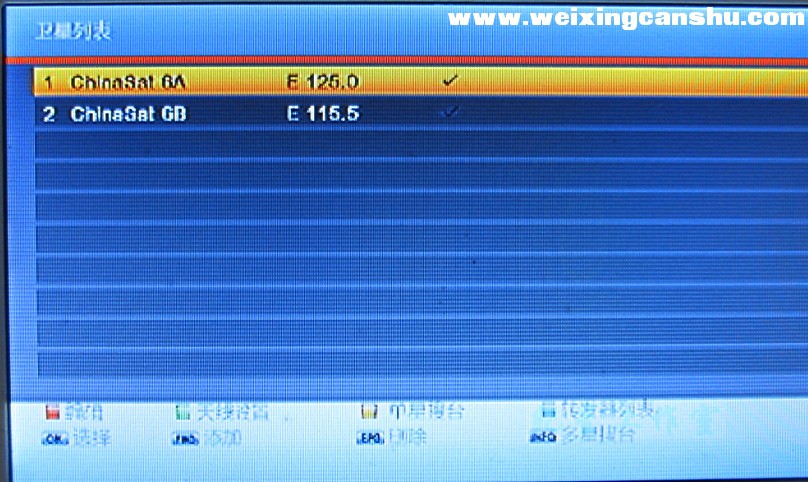

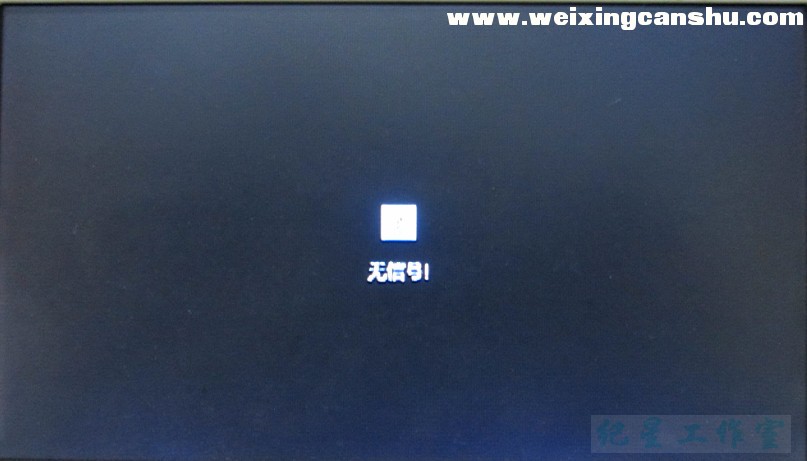

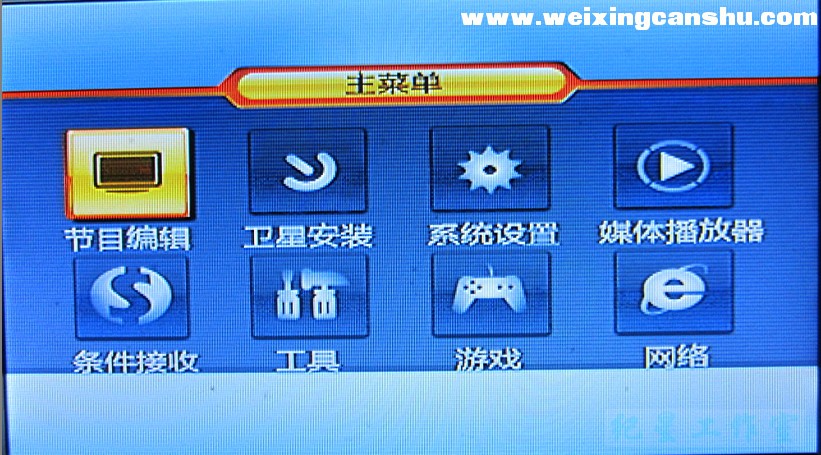

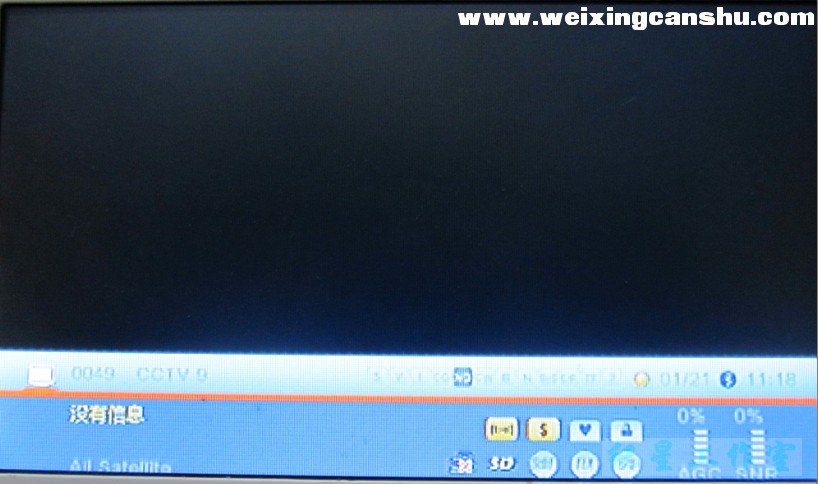

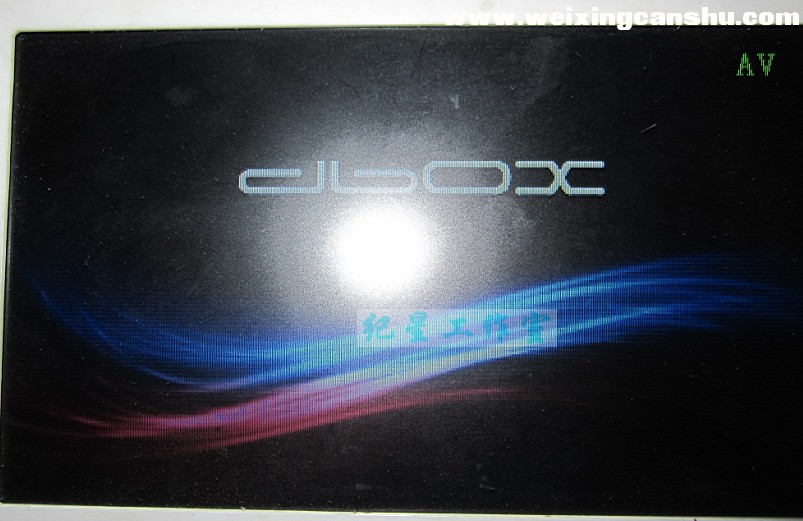

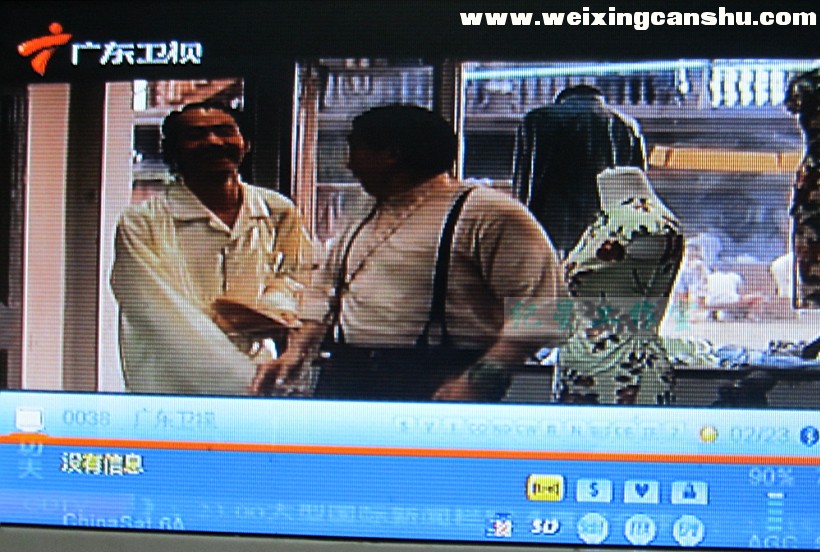

赶忙接上显示器，久违的开机画面出来了！可惜没有信号。原来没有插上天线!进入菜单设置，就收125吧。瞧信号出来了！

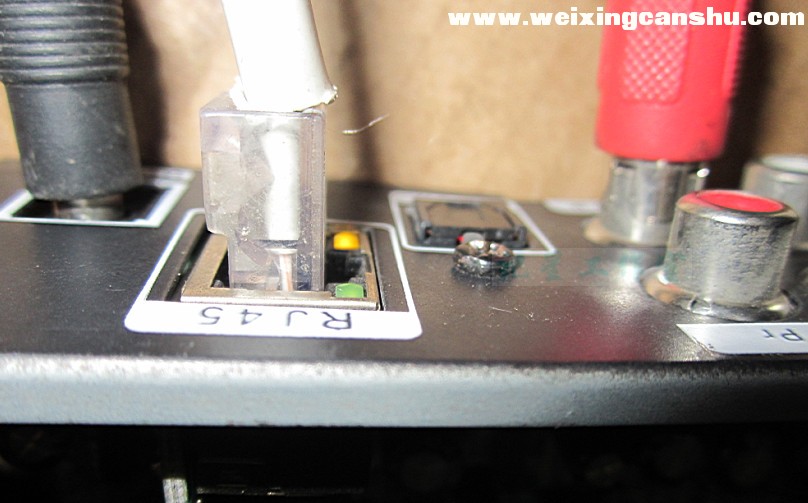

  插上网线，网灯正常亮起。

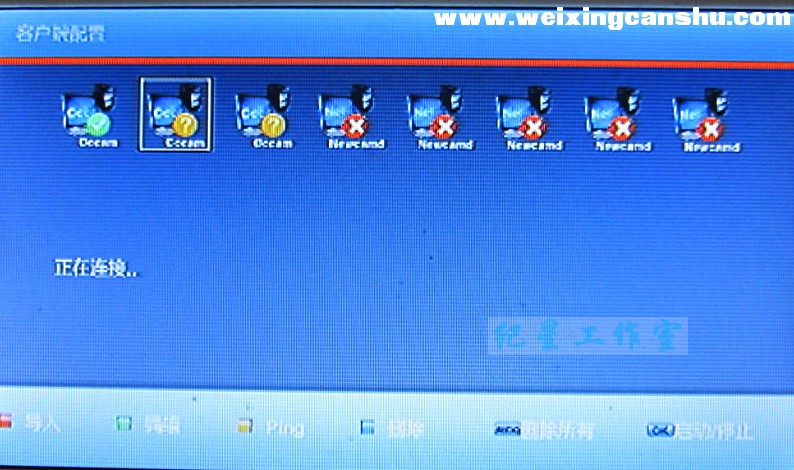

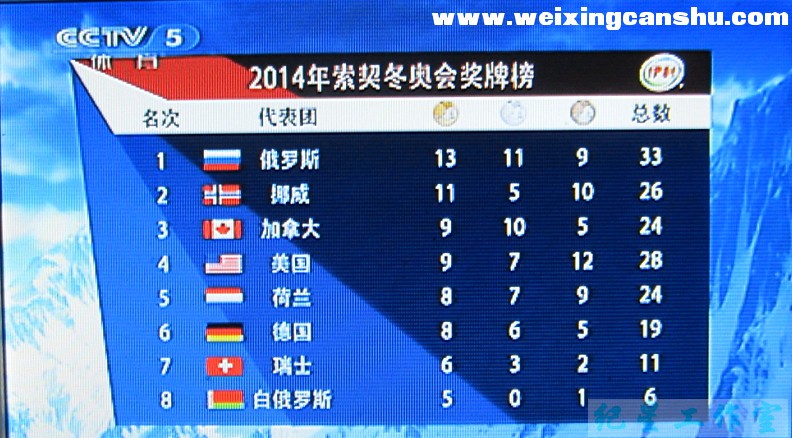

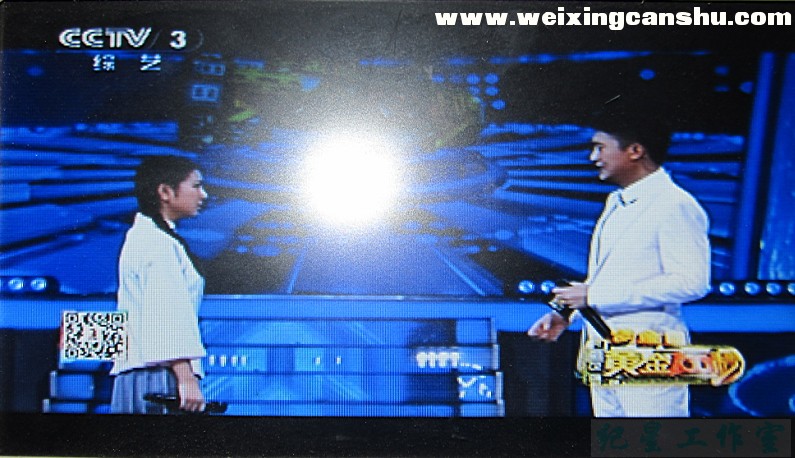

打开全部账号连接，有连接上的。调到加密的CCTV电视台，解密正常！此机修复！

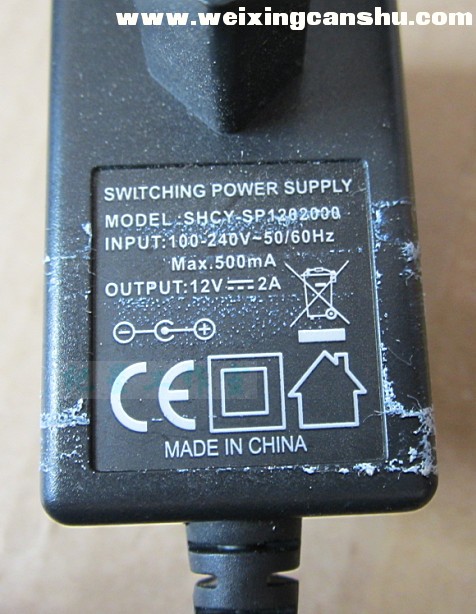

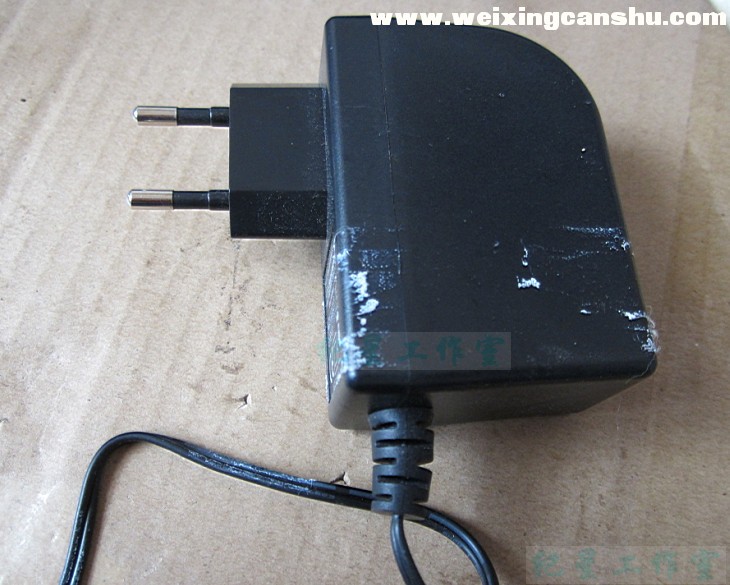

  帖子写到这里本应该结束了，但想起星友留言的“开机冒烟！”的惨状，不由的看了看随同一起到来的电源，感觉有问题所在。


机器不是雷击的，这从以上的维修可以看出来。那么，罪魁祸首莫非是这个电源？
  带着各种疑问，通电测量了该电源的输出。这一测不要紧，要命的是这个电源输出的电压在16V和超过20V跳动不已（俺不会发视频，欲看视频请自行下载这段高清视频，只有4秒钟哦）。
D500HD 022.haozip01.zip
D500HD 022.haozip02.zip
D500HD 022.haozip03.zip
D500HD 022.haozip04.zip
D500HD 022.haozip05.zip
D500HD 022.haozip06.zip
D500HD 022.haozip07.zip
D500HD 022.haozip08.zip
D500HD 022.haozip09.zip
这样的电压肯定会造成U24损坏，继而烧毁，再殃及无辜！那么，是什么原因造成电源电压过高而不稳呢？欲知后事如何？却看下回分解。逗你玩的。

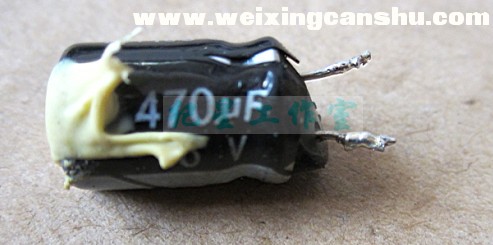

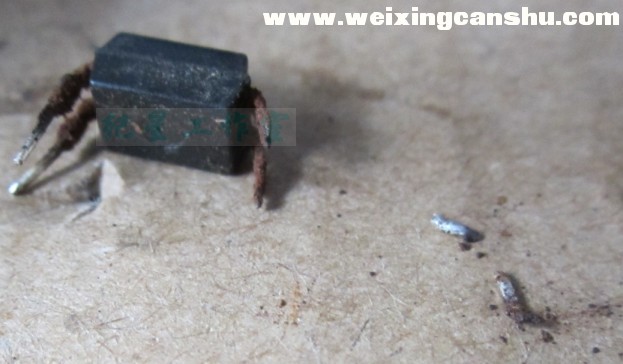

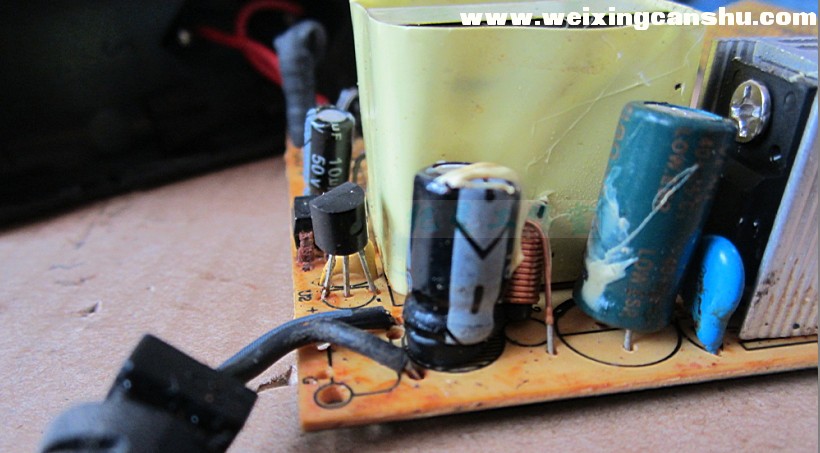

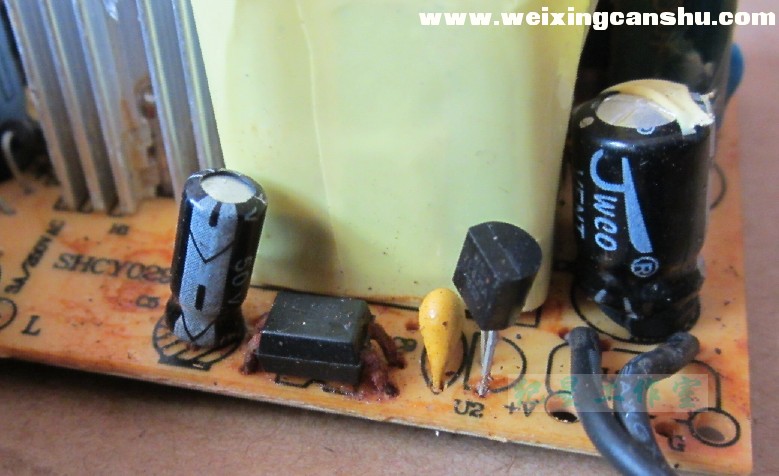

  “暴力”分开电源的塑胶件，拿出线路板，问题自然水落石出！去掉绊脚的石头，换上好件，通电测量，该好自然坏不了，要坏好不了！
